1020102 | LAPP

Name: PVC Drehgeberleitung ÖLFLEX SERVO 728 CY 19 x 15x0,14 mm² + 4x0,5 mm², AWG 21, geschirmt, grün, 1020102
Brand: LAPP
SKU: 33P1961
Availability: InStock

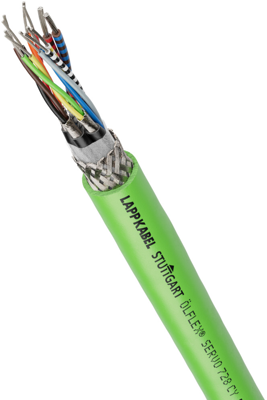

PVC Drehgeberleitung ÖLFLEX SERVO 728 CY 19 x 15x0,14 mm² + 4x0,5 mm², AWG 21, geschirmt, grün, 1020102

Bestellnr.: 33P1961

EAN: 4044777778881

HTN:

1020102

ÖLFLEX SERVO 728 CY (15x0,14+4x0,5)

Herstellerserien: ÖLFLEX SERVO 728 CY

1020102 LAPP Sonstige Kabel und Leitungen

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Ausführung Geberleitung

Anzahl der Adern 19

Leiterquerschnitt 15x0,14 mm² + 4x0,5 mm²

AWG-Leiterquerschnitt AWG 21

Außendurchmesser 7.6 mm

18 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Mtr.)

5,9857 € *

Standardlieferzeit ab Hersteller beträgt: 6 Wochen

Gesamtpreis:

598,57 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

Geberleitung, 1020102, LAPP

Signalkabel für den gelegentlichen flexiblen Einsatz und die feste Verlegung bei normaler mechanischer Beanspruchung. Sie ist auch für den Einsatz in trockenen, feuchten oder nassen Räumen geeignet. Bei Verwendung im Freien ist der angegebene Temperaturbereich zu beachten und mit UV-Schutz zu verwenden.

Features

Geringe Dämpfung gewährleistet eine längere Übertragungsstrecke
Ölbeständig
Störsignale

Anwendungen

Analoge und inkrementale Geber in Servoantrieben
Für den statischen und gelegentlich flexiblen Einsatz
Messung, Steuerung und elektrische Anwendungen
Industriemaschinen und Anlagenbau
Nur für den Außeneinsatz innerhalb des angegebenen Betriebstemperaturbereichs, mit UV-Schutz

Technische Daten

Filter	Merkmal	Wert
	Nennspannung UL/CSA	300 V
	Anzahl der Adern	19
	Nennspannung	30 V
	Ausführung	Geberleitung
	Farbe	grün
	Material	PVC
	Leiterklasse	Kl.5 = feindrähtig
	Temperaturbereich (unbewegt)	-40 °C bis 80 °C
	Aderisolationsmaterial	Polypropylen
	Leiterquerschnitt	15x0,14 mm² + 4x0,5 mm²
	Schutzleiter vorhanden	Nein
	Temperaturbereich (bewegt)	-5 °C bis 70 °C
	AWG-Leiterquerschnitt	AWG 21
	Halogenfrei	Nein
	Prüfspannung	2 kV
	Außendurchmesser	7.6 mm
	Schirmung	geschirmt
	Leitermaterial	Kupfer, verzinnt

Produkte gleicher technischer Daten 0

Download

Technisches Datenblatt - DE Technisches Datenblatt

Konformitätsdeklaration - DE Konformitätsdeklaration

Technisches Datenblatt - EN Technisches Datenblatt

Konformitätsdeklaration - EN Konformitätsdeklaration

Logistik

Merkmal	Wert
Ursprungsland	IT
Zolltarifnummer	85444993

Compliance

Merkmal	Wert
SVHC frei	Ja
Stand der RoHS-Richtlinie	31.03.15
RoHS konform	Ja
