D 39-BOR-F-DS9420-24VDC 100% ED | Kendrion Kuhnke

Name: Drehmagnet, D 39-BOR-F-DS9420-24VDC 100% ED
Brand: Kendrion Kuhnke
SKU: 27G186
Availability: InStock

Drehmagnet, D 39-BOR-F-DS9420-24VDC 100% ED

Bestellnr.: 27G186

EAN: 4099889489897

HTN:

D 39-BOR-F-DS9420-24VDC 100% ED

Herstellerserien: D3

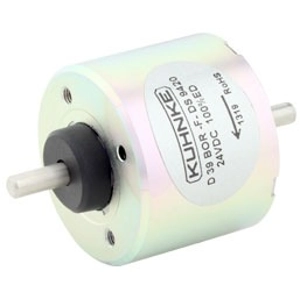

D 39-BOR-F-DS9420-24VDC 100% ED Kendrion Kuhnke Drehmagnete Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Nennspannung (DC) 24 V

Einschaltdauer 100%

Leistung 6 W

Drehwinkel 95°

Anfangsdrehmoment 0,18 Ncm

2 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

253,8389 € *

Sofort verfügbar: 10 Stk.

Gesamtpreis:

253,84 € *

Preisstaffel

Anzahl

Preis pro Einheit*

1 Stk.

253,8389 €

3 Stk.

246,2110 €

10 Stk.

237,7501 €

25 Stk.

231,4074 €

50 Stk.

226,3261 €

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

Drehmagnete Typ Kuhnke D 3.

Standardausführung, mit beidseitigem Wellenende, weich einstellbare Rückholfeder am rechtsdrehenden Wellenende; Bauform: zylindrisch, Drehwinkel: 45° oder 95°, Nennspannung: 24 VDC, Nennstrom: 250 mA, Nennwiderstand: 97,2 Ohm, zulässige relative Einschaltdauer (ED): 100 %, Anschlüsse: 200 mm lange Litzen mit freien Enden, Zeitkonstante: ca. 2,5 bis 12 ms, Prüfspannung: 2500 Veff., Isolierstoffklasse: B, Grenztemperatur: +130 °C, Gewicht: ca. 150 g.

Technische Merkmale (Typ, Drehwinkel (Dw), Anfangsdrehmoment (Ad), Enddrehmoment (Ed)): D 39-BOR-F-DS9420-24VDC, Dw 95°, Ad 0,18, Ed 1,20 Ncm

Technische Daten

Filter	Merkmal	Wert
	Nennspannung (DC)	24 V
	Einschaltdauer	100%
	Leistung	6 W
	Drehwinkel	95°
	Anfangsdrehmoment	0,18 Ncm
	Enddrehmoment	1,2 Ncm
	Zeitkonstante	12 ms
	Anschluss	Litze
	Rückholfeder	Ja
