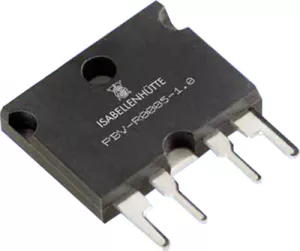

Präzisions-Metallfolienwiderstände 3,0/10 Watt Toleranz 1,0 % Serie ISA-PLAN Typ Isabellenhütte PBV..F1.
Mit Vierdrahtanschluss. Speziell für den Einsatz im Niederohmbereich konzipiert, um minimale Temperaturkoeffizienten und Unabhängigkeit des Widerstandswertes von der Lötqualität zu gewährleisten. Das Design ist weitgehend kompatibel mit modernen Leistungstransistoren. Ein zentrales Montageloch wird verwendet, um den Widerstand auf einem Kühlkörper zu montieren, um die Wärmeübertragung über die große Grundplatte zu optimieren.
Features
- 4-terminale Verbindung
- Hervorragende Langzeitstabilität
- RoHS-konform
Anwendungen
- Leistungsmodule
- Frequenzwandler
- Schaltbare Stromversorgungen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| ohmscher Widerstand | 22 mΩ | |
| Toleranz | ±1 % | |
| Leistung | 3 W | |
| Bauform | radial | |
| Montage | THT | |
| Ausführung | Präzisions-Metall-Schichtwiderstand | |
| Temperaturkoeffizient | 30 ppm/K | |
| Isolationsspannung | 500 V | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C | |
| Nennbelastbarkeit ohne Kühlfläche | 10 W | |
| Länge | 22.5 mm | |
| Breite | 4.45 mm | |
| Höhe | 17.5 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85332100 |
| Originalverpackung | Stange mit 25 Stück |
| Ursprungsland | DE |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
