PBV-R010-F1-1.0 | Isabellenhütte

Metallfilm Widerstand, 10 mΩ, 3 W, ±1 %, PBV-R010-F1-1.0

Bestellnr.: 40E606
EAN: 4099879693501
HTN:
PBV-R010-F1-1.0
Herstellerserien: PBV

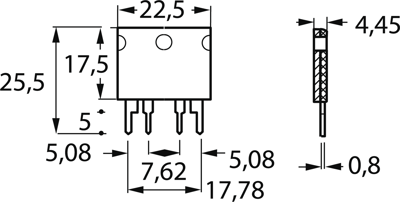

PBV-R010-F1-1.0 Isabellenhütte Bedrahtete Widerstände Bild 1

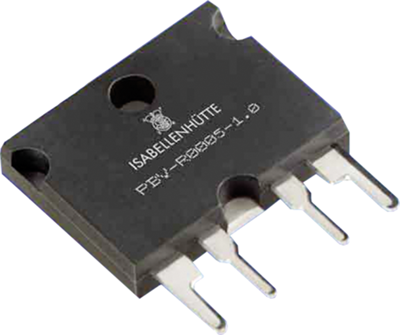

PBV-R010-F1-1.0 Isabellenhütte Bedrahtete Widerstände Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
20,2657 € *
Sofort verfügbar: 106 Stk.
Nächste Lieferung: 48 Stk. bestätigt für 12.09.2025
Gesamtpreis:
20,27 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
20,2657 €
5 Stk.
18,7544 €
10 Stk.
17,6953 €
25 Stk.
16,6957 €
50 Stk.
15,8984 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Präzisions-Metallfolienwiderstände 3,0/10 Watt Toleranz 1,0 % Serie ISA-PLAN Typ Isabellenhütte PBV..F1.

Mit Vierdrahtanschluss. Speziell für den Einsatz im Niederohmbereich konzipiert, um minimale Temperaturkoeffizienten und Unabhängigkeit des Widerstandswertes von der Lötqualität zu gewährleisten. Das Design ist weitgehend kompatibel mit modernen Leistungstransistoren. Ein zentrales Montageloch wird verwendet, um den Widerstand auf einem Kühlkörper zu montieren, um die Wärmeübertragung über die große Grundplatte zu optimieren.

Features

  • 4-terminale Verbindung
  • Hervorragende Langzeitstabilität
  • RoHS-konform

Anwendungen

  • Leistungsmodule
  • Frequenzwandler
  • Schaltbare Stromversorgungen
Technische Daten
Filter Merkmal Wert
Höhe 17.5 mm
Toleranz ±1 %
ohmscher Widerstand 10 mΩ
max. Temperatur 125 °C
Montage THT
Breite 4.45 mm
Isolationsspannung 500 V
min. Temperatur -55 °C
Bauform radial
Ausführung Präzisions-Metall-Schichtwiderstand
Leistung 3 W
Temperaturkoeffizient 30 ppm/K
Nennbelastbarkeit ohne Kühlfläche 10 W
Länge 22.5 mm
Logistik
Merkmal Wert
Originalverpackung Stange mit 25 Stück
Ursprungsland DE
Zolltarifnummer 85332100
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
