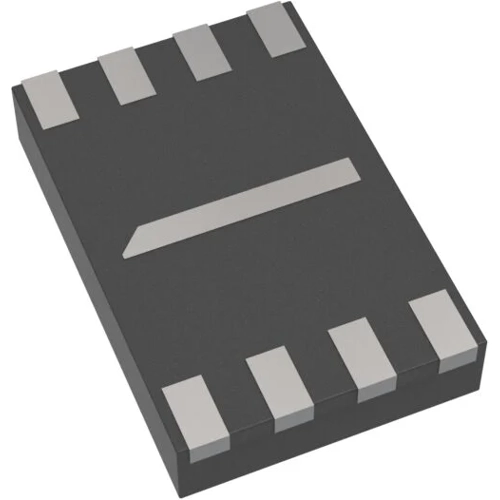

Flash-Speicher, IS25WJ016F-JYLE-TR, Integrated Silicon Solution INC
Der IS25WJ016F-JYLE-TR Serielle Flash-Speicher bieten eine vielseitige Speicherlösung mit hoher Flexibilität und Leistung in einem Gehäuse mit reduzierter Pin-Anzahl. Der Flash-Speicher „Industry Standard Serial Interface“ von ISSI ist für Systeme konzipiert, die wenig Platz, eine geringe Pin-Anzahl und einen niedrigen Stromverbrauch erfordern. Der Zugriff auf das Gerät erfolgt über eine 4-Draht-SPI-Schnittstelle, die aus den Pins Serial Data Input (SI), Serial Data Output (SO), Serial Clock (SCK) und Chip Enable (CE#) besteht, die auch als Multi-I/O konfiguriert werden können (siehe Pin-Beschreibungen). Das Gerät unterstützt Dual- und Quad-I/O sowie Standard-, Dual-Output- und Quad-Output-SPI. Taktfrequenzen von bis zu 133 MHz ermöglichen äquivalente Taktraten von bis zu 532 MHz (133 MHz x 4), was einem Datendurchsatz von 66 MB/s entspricht. Die Flash-Serie IS25WJxxxF bietet zusätzliche Unterstützung für DTR-Befehle (Double Transfer Rate), die Adressen und Lesedaten an beiden Flanken des Takts übertragen. Diese Übertragungsraten können 16-Bit-Parallel-Flash-Speicher übertreffen und ermöglichen einen effizienten Speicherzugriff zur Unterstützung des XIP-Betriebs (Execute in Place).
Features
- Flexible und effiziente Speicherarchitektur
- Programmieren/Löschen Unterbrechen & Fortsetzen
- Effiziente Lese- und Programmiermodi
- Operationen mit geringem Verwaltungsaufwand
- Wählbare Burst-Länge
- QPI für reduzierten Befehls-Overhead
- Erweiterter Sicherheitsschutz
- Software- und Hardware-Schreibschutz
- Stromversorgungssperre
