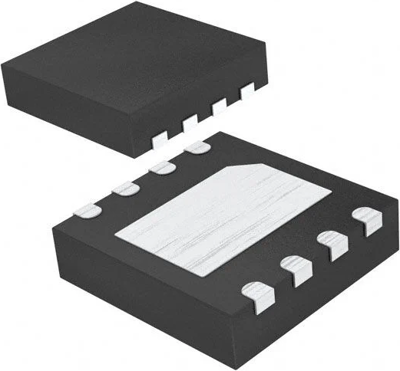

Flash-Speicher, IS25LP032D-JKLE-TR, Integrated Silicon Solution INC
Der IS25LP032D-JKLE-TR Serielle Flash-Speicher bieten eine vielseitige Speicherlösung mit hoher Flexibilität und Leistung in einem Gehäuse mit reduzierter Pin-Anzahl. Der Flash-Speicher „Industry Standard Serial Interface“ von ISSI ist für Systeme konzipiert, die wenig Platz, eine geringe Pin-Anzahl und einen niedrigen Stromverbrauch erfordern. Der Zugriff auf das Gerät erfolgt über eine 4-Draht-SPI-Schnittstelle, die aus einem seriellen Dateneingang (SI), einem seriellen Datenausgang (SO), einem seriellen Taktgeber (SCK) und einem Chip-Enable-Pin (CE#) besteht, der auch als Multi-I/O konfiguriert werden kann (siehe Pin-Beschreibungen). Das Gerät unterstützt Dual- und Quad-I/O sowie Standard-, Dual-Output- und Quad-Output-SPI. Taktfrequenzen von bis zu 133 MHz ermöglichen eine äquivalente Taktrate von bis zu 532 MHz (133 MHz x 4), was einem Datendurchsatz von 66 MB/s entspricht. Der Flash-Speicher IS25LP032D unterstützt zusätzlich DTR-Befehle (Double Transfer Rate), die Adressen und Lesedaten an beiden Flanken des Takts übertragen. Diese Übertragungsrate kann einen 16-Bit-Parallel-Flash-Speicher übertreffen und ermöglicht einen effizienten Speicherzugriff zur Unterstützung des XIP-Betriebs (Execute in Place).
Features
- Flexible und effiziente Speicherarchitektur
- Programmieren/Löschen Unterbrechen & Fortsetzen
- Effiziente Lese- und Programmiermodi
- Operationen mit geringem Befehlsaufwand
- Wählbare Burst-Länge
- AutoBoot-Betrieb
- Geringer Stromverbrauch bei großen Temperaturbereichen
- Erweiterter Sicherheitsschutz
- Software- und Hardware-Schreibschutz
