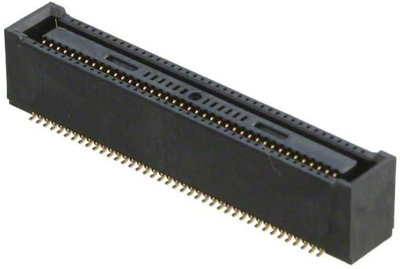

Mezzanin-Verbinder, DF40HC(4.0)-80DS-0.4V(51), HIROSE

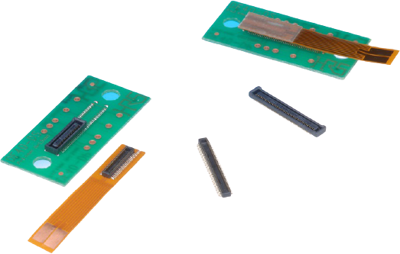

Board-to-Board und Board-to-FPC-Steckverbinder der Serie DF40 mit platzsparendem Design, das eine minimale Breite des Steckverbinders aufweist und dennoch einen ausreichenden Vakuumbereich für eine einfache Pick-and-Place-Montage beibehält. Zusätzlich zu seinem platzsparenden Design sind mehrere Stapelhöhen verfügbar und erhöhen die Vielseitigkeit für jede Anwendung. Stapelhöhen - 1,5, 2, 2,5, 3, 3,5 und 4 mm. Trotz ihrer kleinen Statur und ihres niedrigen Profils liefern die Kontakte starke Kontaktkräfte und eine effektive Stecklänge von 0,45 mm bei einer Stapelhöhe von 1,5 mm. Dieser Steckverbinder verfügt über ein Verriegelungssystem, das ein versehentliches Lösen der Steckverbindung verhindert und ein deutliches taktiles Klicken ausgibt, um sicherzustellen, dass der Steckvorgang abgeschlossen ist. Die Verwendung von Führungsrippen ermöglicht bei diesem Steckverbinder eine Selbstausrichtung von 0,33 mm. Beide Seiten des Steckverbinders wurden durch zusätzliche stoßdämpfende Rippen verstärkt. Vernickelte Barrieren wurden hinzugefügt, um die Kontaktbereiche vor potentiellem Lotdocht zu schützen.
Features
- Hohe Montagedichte
- Mehrere Optionen für die Stapelhöhe
- Hohe Kontaktzuverlässigkeit
- Verhinderung von Lötdocht
