09195407923 | Harting

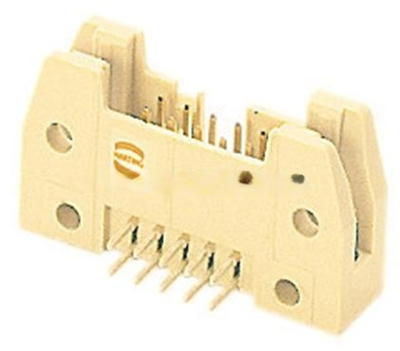

Stiftleiste, 40-polig, RM 2.54 mm, abgewinkelt, beige, 09195407923
Bestellnr.: 44F1974
EAN: 4099889988703
HTN:
09195407923
09 19 540 7923
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
2,856 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), beige, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PCT), beige, Leiterplatte zu Kabel, Reflowlötanschluss (THR/SMC), Bemessungsstrom: 1A, Kontakte: 40, gewinkelt, Anforderungsstufe: 3
Die technischen Merkmale von 09195407923 von Harting im Überblick
- Bezeichnung SEK-19 SV HT MA STD ANG29 40P PL3
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Ausführung des elektrischen Anschlusses Printanschluss
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontakte 40
- Anzahl der Steckkontaktreihen 2
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- max. Betriebstemperatur 125 °C
- min. Betriebstemperatur -55 °C
- Produkttypbezeichnung SEK-19 SV HT MA STD ANG29 40P PL3
- Kontaktausführung männlich (male)
- Länge des Pins 2.9 mm
- Werkstoff des Isolierkörpers Thermoplast
- Rastermaß der Anschlüsse 2.54 mm
Technische Daten
| Anzahl der Reihen | 2 | |
| Polzahl | 40-polig | |
| Ausführung | Stiftleiste | |
| Nennstrom | 1 A | |
| Anschluss | Leiterplattenanschluss | |
| Bestückung | bestückt | |
| Rastermaß | 2.54 mm | |
| Kontaktart | Stift | |
| Nennspannung | 500 V | |
| Orientierung | abgewinkelt | |
| Kontaktoberfläche | vergoldet | |
| Anschlussoberfläche | verzinnt | |
| Farbe | beige |
Download
Logistik
| Zolltarifnummer | 85366990 |
| Ursprungsland | CH |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
