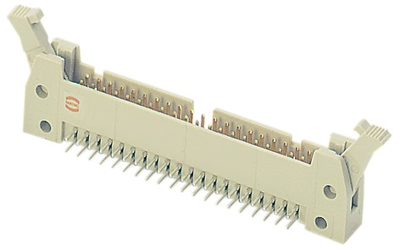

09185645901 | Harting
Stiftleiste, 64-polig, RM 2.54 mm, abgewinkelt, grau, 09185645901
Bestellnr.: 44F1776
EAN: 4099889987195
HTN:
09185645901
09 18 564 5901
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
6,3427 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 64
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 64, gewinkelt, Anforderungsstufe: 1, NM 30 (S4)
Die technischen Merkmale von 09185645901 von Harting im Überblick
- Produkttypbezeichnung SEK-18 SV MA STD ANG45 RLG 64P PLS4
- Länge des Pins 4.5 mm
- Kontaktausführung männlich (male)
- Werkstoff des Isolierkörpers Polybutylenterephthalat
- Rastermaß der Anschlüsse 2.54 mm
- Bezeichnung SEK-18 SV MA STD ANG45 RLG 64P PLS4
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Anzahl der Steckkontakte 64
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontaktreihen 2
- Ausführung des elektrischen Anschlusses Printanschluss
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- min. Betriebstemperatur -55 °C
Technische Daten
| Anzahl der Reihen | 2 | |
| Polzahl | 64-polig | |
| Ausführung | Stiftleiste | |
| Nennstrom | 1 A | |
| Anschluss | Leiterplattenanschluss | |
| Bestückung | bestückt | |
| Rastermaß | 2.54 mm | |
| Kontaktart | Stift | |
| Nennspannung | 500 V | |
| Orientierung | abgewinkelt | |
| Kontaktoberfläche | vergoldet | |
| Anschlussoberfläche | verzinnt | |
| Farbe | grau |
Download
Logistik
| Zolltarifnummer | 85366990 |
| Ursprungsland | CH |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
