09185265914 | Harting

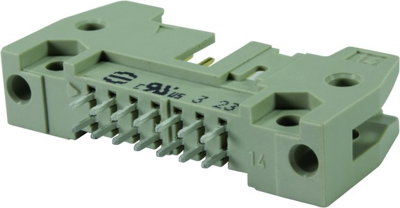

Stiftleiste, 26-polig, RM 2.54 mm, gerade, grau, 09185265914
Bestellnr.: 44F1475
EAN: 4099889984682
HTN:
09185265914
09 18 526 5914
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
2,6299 € *
Standardlieferzeit ab Hersteller beträgt: 7 Wochen
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 26
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wellenlötanschluss, Bemessungsstrom: 1A, Kontakte: 26, gerade, Anforderungsstufe: 1, NM 30 (S4)
Die technischen Merkmale von 09185265914 von Harting im Überblick
- Bezeichnung SEK-18 SV MA STD STR29 RKZ 26P PLS4
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Ausführung des elektrischen Anschlusses Printanschluss
- Anzahl der Steckkontaktreihen 2
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontakte 26
- min. Betriebstemperatur -55 °C
- max. Betriebstemperatur 125 °C
- Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
- Produkttypbezeichnung SEK-18 SV MA STD STR29 RKZ 26P PLS4
- Kontaktausführung männlich (male)
- Länge des Pins 2.9 mm
- Rastermaß der Anschlüsse 2.54 mm
- Werkstoff des Isolierkörpers Polybutylenterephthalat
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 26-polig | |
| Anzahl der Reihen | 2 | |
| Kontaktart | Stift | |
| Anschluss | Leiterplattenanschluss | |
| Bestückung | bestückt | |
| Farbe | grau | |
| Ausführung | Stiftleiste | |
| Anschlussoberfläche | verzinnt | |
| Kontaktoberfläche | vergoldet | |
| Rastermaß | 2.54 mm | |
| Nennstrom | 1 A | |
| Orientierung | gerade | |
| Nennspannung | 500 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
