09185166926 | Harting

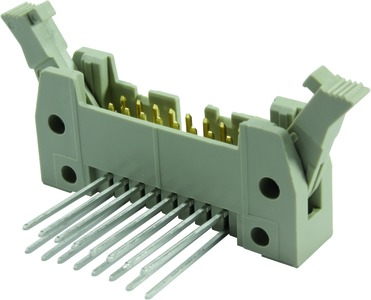

Stiftleiste, 16-polig, RM 2.54 mm, gerade, grau, 09185166926
Bestellnr.: 44F1343
EAN: 4099889983791
HTN:
09185166926
09 18 516 6926
Herstellerserien: SEK Standard
Einzelpreis (€ / Stk.)
7,0329 € *
Standardlieferzeit ab Hersteller beträgt: 13 Wochen
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wickelanschluss, Bemessungsstrom: 1A, Kontakte: 16
Steckverbinder, Messerleiste, Thermoplastischer Formstoff (PBT), grau, Leiterplatte zu Kabel, Wickelanschluss, Bemessungsstrom: 1A, Kontakte: 16, gewinkelt, Anforderungsstufe: 2
Die technischen Merkmale von 09185166926 von Harting im Überblick
- Produkttypbezeichnung SEK-18 SV MA STD ANGWW 16P PL2
- Länge des Pins 15 mm
- Kontaktausführung männlich (male)
- Rastermaß der Anschlüsse 2.54 mm
- Werkstoff des Isolierkörpers Polybutylenterephthalat
- Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) V0
- Bezeichnung SEK-18 SV MA STD ANGWW 16P PL2
- Bemessungsspannung 500 V
- Bemessungsstrom 1 A
- Ausführung des elektrischen Anschlusses Wickelanschluss
- Art der Verbindung Leiterplatte zu Kabel
- Anzahl der Steckkontaktreihen 2
- Anzahl der Steckkontakte 16
- min. Betriebstemperatur -55 °C
- Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
- max. Betriebstemperatur 125 °C
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Farbe | grau | |
| Anzahl der Reihen | 2 | |
| Ausführung | Stiftleiste | |
| Bestückung | bestückt | |
| Polzahl | 16-polig | |
| Nennspannung | 500 V | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Anschluss | Leiterplattenanschluss | |
| Anschlussoberfläche | verzinnt | |
| Nennstrom | 1 A | |
| Rastermaß | 2.54 mm | |
| Orientierung | gerade |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | CH |
| Zolltarifnummer | 85366990 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
