09661526611 | Harting

D-Sub Buchse, 9-polig, Standard, bestückt, abgewinkelt, Einlötstift, 09661526611

Bestellnr.: 52F5368
EAN: 4099889806380
HTN:
09661526611
09 66 152 6611
Herstellerserien: D-Sub

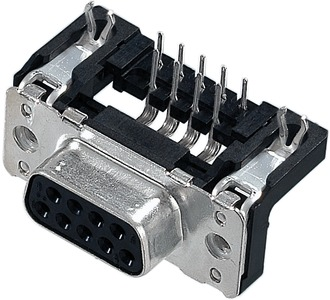

09661526611 Harting D-Sub Steckverbinder
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,2959 € *
Sofort verfügbar: 65 Stk.
Gesamtpreis:
4,30 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,2959 €
10 Stk.
3,7961 €
100 Stk.
3,3439 €
250 Stk.
3,2011 €
1000 Stk.
2,9869 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Mit M 3 Gewinde, Typ 0966.

Für PCB-Montage. Mit Kunststoffhalterung, Erdungslötstift und Befestigungsklammern. Pin-kompatibel mit allen gängigen Sub-D-Stecksystemen der Serie DIN 41652. Prüfspannung: 1,0 kV. Betriebsstrom für gedrehte/gestanzte Kontakte: 7,5/6,5 A. Luftspalte und Kriechstrecken: min. 1,0 mm. Durchgangswiderstand:max. 10 mohm. Isolationswiderstand: min. 100 Gohm. Betriebstemperaturen: - 55 bis +125 °C. Isolator:thermoplastischer Kunststoff (PBTP) GV, selbstverlöschend nach UL 94 V-0. Schutzkragen aus Metall: verzinnter Stahl. Stift- und Federkontakte: Kupferlegierung, gestanzt oder gedreht, vergoldet und vernickelt. Klemmen verzinnt.Lötstifte/Bohrungen: gerade/0,6 mm/0,8 bis 1,0 mm, gewinkelt/0,6 mm/1,0 mm. Leistungsklasse: 2/min. 200 Einführungs-/Entfernungszyklen. Standards und Zertifizierungen: IEC Publ. 68 und DIN 41640, IEC Publ. 512, DIN 41652, CECC 75301-802, IEC 60807. Kontakte: gelocht. Einbauhöhe: 7,3 mm.

Typ: 09661526611, 9-polig, Raster 2,74 x 2,54 mm

Technische Daten
Filter Merkmal Wert
Polbild Standard
Polzahl 9-polig
Verriegelung Gewindeeinsatz M3
Kontaktanschluss Einlötstift
Bestückung bestückt
Anforderungsstufe 2
Ausführung Buchsenleiste
Befestigung (Rückseitig) Kunststoffwinkel mit Leiterplattenverriegelung
Rastermaß 2.74 mm
Montage abgewinkelt
Logistik
Merkmal Wert
Ursprungsland CH
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
