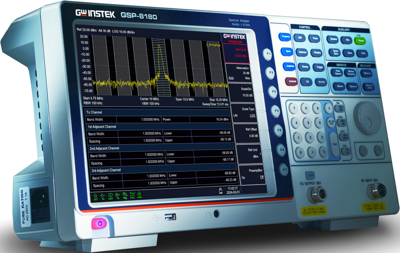

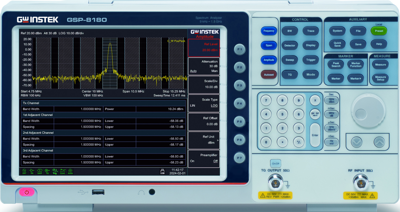

Spectrum Analyzer, GSP-8180TG, GW Instek
Die GSP-8000-Serie, die brandneuen allgemeinen Spektrumanalysatoren von GW Instek, bietet drei Frequenzbereiche, nämlich 8,0 GHz, 3,8 GHz und 1,8 GHz. Die Serie eignet sich für Lehrforschung, F&E-Verifizierung und die Testanforderungen von Hochfrequenzprodukten während der Produktions- und Entwicklungsphasen. Die Serie bietet eine Auflösungsbandbreite (RBW) von 1Hz ~ 1MHz, eine Videobandbreite (VBW) von 10Hz ~ 3MHz, ein Phasenrauschen von -104dBc/Hz, einen Vorverstärker von 20dB und das niedrigste Grundrauschen von -160dBm/Hz (typisch). Im Hinblick auf Messanwendungen verfügt der GSP-8000 über eine integrierte Time-Spec-Funktion, eine AM/FM-Signal-Demodulationsfunktion, eine Kanaltestfunktion (Kanalleistungsmessung), eine Pass-Fail-Funktion usw. Mit der Time-Spec-Funktion kann die Korrelation zwischen Leistung, Frequenz und Zeit gleichzeitig beobachtet und angezeigt werden. Mit den ACPR/OCBW/CHPW-Tests können Nachbarkanäle, das Verhältnis von Leistung und belegter Bandbreite sowie die Kanalleistung geprüft werden. Mit der Pass-Fail-Funktion lässt sich feststellen, ob das Signal innerhalb des eingestellten Bereichs liegt. Mit diesen Funktionen kann der Benutzer ein breites Spektrum an Messanwendungen durchführen.
