MSO-2104EA | GW Instek

4-Kanal Oszilloskop MSO-2104EA, 100 MHz, 1 GSa/s, 8" TFT, 3.5 ns

Bestellnr.: 24K7993
HTN:
MSO-2104EA
01MS214EA0GT
Herstellerserien: MSO
MSO-2104EA GW Instek Oszilloskope

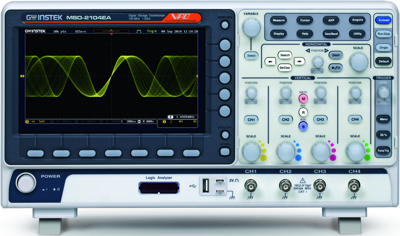

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2.140,81 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
2.140,81 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
2.140,81 €

Mixed-Signal-Oszilloskop, MSO-2104EA, GW Instek

Das MSO-2000 ist ein Mixed-Signal-Oszilloskop, das zwei analoge Kanäle und 16 digitale Kanäle bietet. Das MSO-2000EA verfügt über einen eingebauten 16-Kanal-Logikanalysator und einen 25-MHz-Zweikanal-Arbiträrwellenformgenerator. Das gesamte Produkt bietet eine Bandbreitenauswahl von 200 MHz, 100 MHz und 70 MHz. Das Modell mit zwei analogen Kanälen bietet eine Echtzeit-Abtastrate von 1GSa/s pro Kanal; das Modell mit vier analogen Kanälen bietet eine maximale Echtzeit-Abtastrate von 1GSa/s. Das 8-Zoll-TFT-LCD (800*480) und der vertikale Bereich von mindestens 1 mV/div ermöglichen dem MSO-2000 die Messung komplexer, schwacher Signale und eine klare Anzeige der Messergebnisse.

Features

  • Maximale Speichertiefe von 10 M und VPO-Wellenform-Anzeigetechnologie
  • Waveform update rate up to 120,000 wfms/s
  • Kostenlose Software zur Analyse des Frequenzgangs
  • Maximal 1M FFT bietet Messungen mit höherer Frequenzbereichsauflösung
  • Hochpass-, Tiefpass- und Bandpassfilterfunktionen
  • Die Datenprotokollfunktion kann Signaländerungen bis zu 100 Stunden lang verfolgen
  • Netzwerkspeicherfunktion
Technische Daten
Filter Merkmal Wert
Anzahl der Kanäle 4
Bandbreite 100 MHz
Ausführung Mixed-Signal-Oszilloskop
Abtastrate 1 GSa/s
Anzeige 8" TFT
Anstiegszeit 3.5 s
Gewicht 2.8 kg
Länge 384 mm
Breite 208 mm
Höhe 127.3 mm
Kategorie Cat I
Logistik
Merkmal Wert
Zolltarifnummer 90302000
Ursprungsland TW
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
