GDS-912G (CE) | GW Instek

100MHz Digitales Speicheroszilloskop GDS-912G (CE)mit 25MHz AFG

Bestellnr.: 24K8115
HTN:
GDS-912G (CE)
03LLDS912G0S
Herstellerserien: GDS

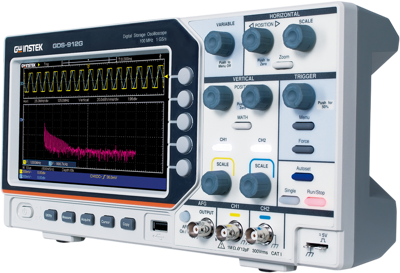

GDS-912G (CE) GW Instek Oszilloskope Bild 1

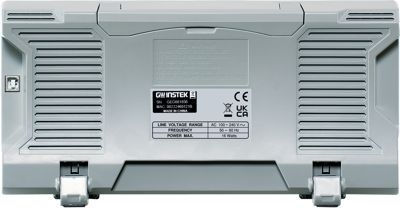

GDS-912G (CE) GW Instek Oszilloskope Bild 2

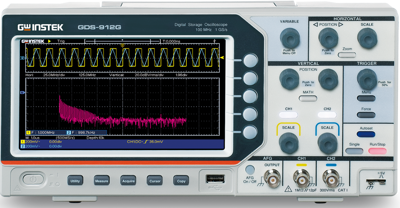

GDS-912G (CE) GW Instek Oszilloskope Bild 3
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
380,80 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
380,80 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
380,80 €

Digitales Speicheroszilloskop, GDS-912G (CE), GW Instek

Die digitalen Speicheroszilloskope GDS-912/912G verfügen über ein 7-Zoll-Breitbild-Display mit 15 horizontalen Teilungen, das 50 % mehr Signalanzeigefläche bietet. Es bietet eine maximale Abtastrate von 1 GSa/s und eine Speichertiefe von 20 Mpts pro Kanal, was die Erfassung von Transienten mit langer Dauer und die Beibehaltung der Abtastrate bei mittlerer und niedriger Geschwindigkeit durch lange Speichereinstellungen ermöglicht. Mit 30 automatischen Messparametern ermöglicht das Oszilloskop dem Benutzer eine schnelle und einfache Analyse verschiedener Signalbedingungen. Der Parameter Area unterstützt die Wellenformintegration - eine Beispielanwendung ist die Integrationsberechnung der Energie (in Joule) aus einer Leistungswellenform (Watt Sekunden).

Die Funktion +PulseCount ermöglicht eine schnelle Datenerfassung in Anwendungen wie der Schrittmotorsteuerung (Anzahl der Impulse pro Zeiteinheit) oder industriellen Nähmaschinen (Anzahl der Stiche pro Zeiteinheit). Weitere Zählparameter sind -PulseCount, RiseEdgeCnt und FallEdgeCnt. Mit der Funktion Cursor RMS kann der Benutzer den Effektivwert innerhalb eines bestimmten Intervalls mit Hilfe von Cursorn messen - ideal für die Messung des transienten Effektivwerts von Einschaltströmen.

Technische Daten
Filter Merkmal Wert
Höhe 70 mm
Anzeige 7" TFT-LCD
Breite 152 mm
Länge 301 mm
Abtastrate 1 GSa/s
Anzahl der Kanäle 2
Ausführung Speicheroszilloskop
Gewicht 1.1 kg
Bandbreite 100 MHz
Anstiegszeit 3.5 s
Logistik
Merkmal Wert
Ursprungsland TW
Zolltarifnummer 90302000
Compliance
Merkmal Wert
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
