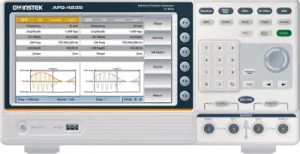

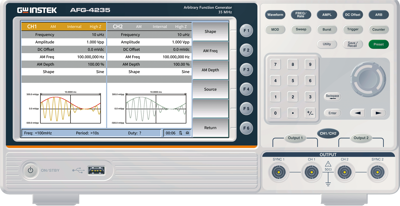

Arbiträrer Funktionsgenerator, AFG-4235 (USB+LAN) (CE), GW Instek

Die Arbiträrfunktionsgenerator-Serie AFG-4000 ist die erste Arbiträrfunktionsgenerator-Serie von GW Instek, die mit einem 8" großen Touchscreen ausgestattet ist. Die Frequenzbandbreite der Einkanal-Modelle beträgt 25 MHz, und die Zweikanal-Modelle bieten eine Auswahl an Frequenzbandbreiten von 250 MHz/100 MHz/80 MHz/60 MHz/35 MHz/25 MHz. Die gesamte Serie bietet eine hohe Auflösung von 1 Hz und verfügt über integrierte Standardwellenformen wie Sinus, Rechteck, Dreieck, Puls, Rauschen, Oberwellen usw. Das Modell mit der höchsten Bandbreite von 250MHz bietet eine Abtastrate von 1,25GSa/s; die Modelle der Mittelklasse von 35MHz bis 100MHz bieten eine Abtastrate von 500MSa/s; und die~ 25MHz-Einstiegsmodelle haben eine Abtastrate von 125MSa/s. Was die vertikale Auflösung betrifft, so bieten die Modelle mit 35 bis 250 MHz eine 16-Bit-Auflösung und die Einsteigermodelle mit 25 MHz eine 14-Bit-Auflösung. Was die Speichertiefe anbelangt, so bieten die Zweikanalmodelle von 25 bis 250 MHz eine Speichertiefe von 10 Millionen, während die Einkanalmodelle der Einstiegsklasse mit 25 MHz eine Arbiträrsignal-Editierfunktion mit 16 Kilobit Speichertiefe bieten. Die gesamte Serie verfügt über 146 integrierte Arbiträrsignale zur Bearbeitung und Ausgabe.
