AFG-3021GP | GW Instek

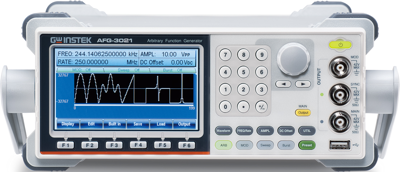

Arbiträrer Funktionsgenerator, AFG-3021GP, GW Instek

Die Arbiträrfunktionsgeneratoren der Serie AFG-3000 von GW Instek umfassen 20MHz/30MHz-Modelle mit einem isolierten Kanal und 20MHz/30MHz-Modelle mit zwei isolierten Kanälen, die für Anwendungen in der Industrie, der wissenschaftlichen Forschung und der Ausbildung konzipiert sind. Nicht nur der Ausgangskanal ist gegen Erde isoliert, sondern auch die Zweikanalmodelle sind unabhängig voneinander gegen Erde isoliert, was für erdfreie Schaltungen (bis zu ±42V) geeignet ist. Ohne Berücksichtigung der Erdungsreferenz kann jeder Kanal der Zweikanalmodelle unabhängig betrieben werden und mehrere ARB-Einheiten können gleichzeitig ausgeben. Anwendungen sind z. B. die Zündsteuerung oder die Übertragungseinrichtung der Automobilelektronik. Die Serie zeichnet sich durch eine Abtastrate von 250MSa/s, eine 16-Bit-Auflösung und eine Arbiträrsignalcharakteristik mit einer Speichertiefe von 8M Punkten aus.

Features

• 8M Punkte/Kanal Standard-Wellenformspeicher
• Eingangs-/Ausgangssignalmasse unabhängig vom Gehäuse und Signalmasse zwischen den Kanälen ebenfalls isoliert
• Die Parameter der Impulswellenform können unabhängig voneinander eingestellt werden, um ein präziseres Timing zu erreichen
• Oberwellen-Signalgenerator
• Zweikanalmodelle unterstützen SUM-Modulation, Kopplung, Tracking und Phasenfunktionen
• USB/LAN/GPIB-Schnittstelle (optional) zur Gerätesteuerung
