F58518S105L300 | Feinmetall

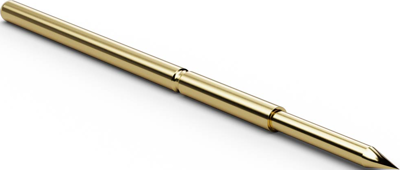

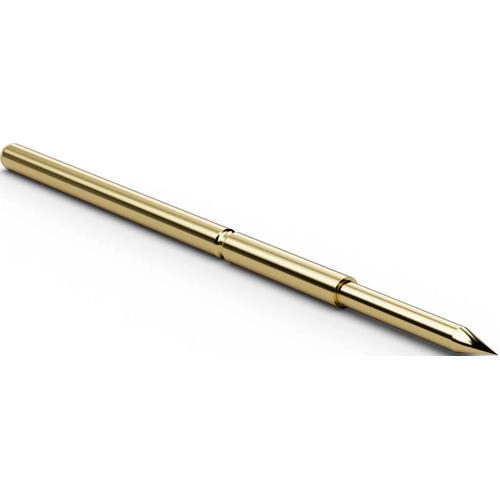

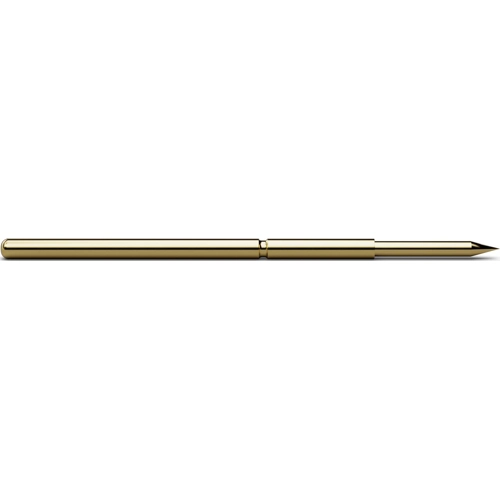

Standard-Prüfstift mit Tastkopf, Kegel, Ø 1.37 mm, Hub 6.4 mm, RM 2.54 mm, L 33.3 mm, F58518S105L300
Standard-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F100/F585.
Für bestückte und unbestückte Leiterplatten, auch für SMD; Herausragehöhe: 8,4 bis 16 mm, Treffgenauigkeit: ±0,08 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 30 m Ohm, Mantel: Neusilber, vergoldet, Hülse: Neusilber, vergoldet, Durchgangswiderstand: typ. 30 m Ohm, Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 07 abges. Außensechskant 90°, 10 flexible Nadel, 11 Rundkopf, 12 abges. Rundkopf, 14 abges. Vierfach-Krone, 15 abges. Dreikant, 18 Kegel 30°, 20 abges. Vierfach-Krone mit Flächen, 21 Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze) 38°, 34 abges. starre Nadel 15°, 36 abges. Sechsfach-Krone mit voreilender Innenspitze, 37 abges. Vierfach-Innenkrone, 38 asymmetrischer Vierkant (Lanze) 90°, 43 asymmetrischer Vierkant (Lanze) 90°, 64 abges. Mini-Waffel.
Mit Federkraft 300 cN ±20 % Typ F585.
Maximal-Federweg: 6,4 mm, empfohlener Federweg: 4,3 mm, Vorspannung: 50 cN, Durchgangswiderstand: typ. 20 m Ohm.

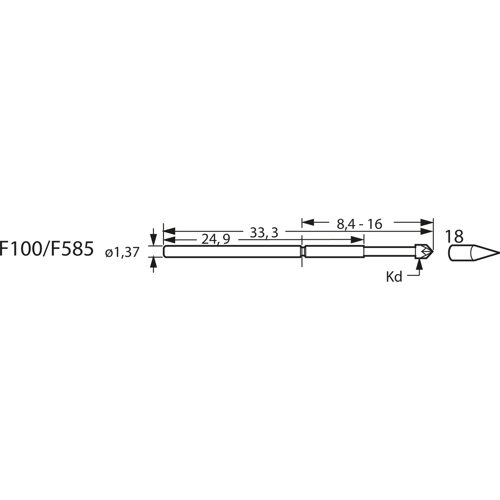

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F585.18S105L300, Prüfstift m. Kopf 18, Kd 1,05 mm, Stahl, Lz-Gold.
| Filter | Merkmal | Wert |
|---|---|---|
| Kopfform | Kegel | |
| Nennstrom | 5 A | |
| Hub | 6.4 mm | |
| Rastermaß | 2.54 mm | |
| Länge | 33.3 mm | |
| Durchmesser | 1.37 mm | |
| Material | Stahl |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85369095 |
| Ursprungsland | CZ |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
