F31004S110L090 | Feinmetall

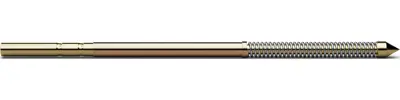

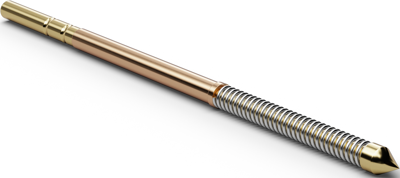

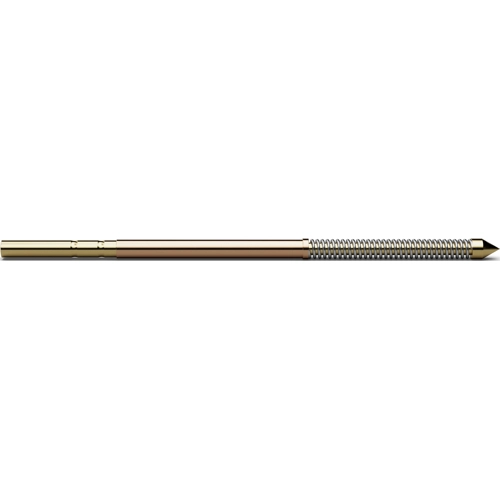

Hochstrom-Federkontakt mit Tastkop, Kegel, Ø 1.1 mm, Hub 3 mm, RM 1.9 mm, L 26 mm, F31004S110L090
NCNR (nicht stornierbar / nicht retournierbar)
Der Stift hat einen durchgehenden Kolben und damit einen sehr geringen Durchgangswiderstand. Die Anschlusslitze wird direkt angecrimpt oder angelötet. Daher ist der Prüfstift besonders gut für den Nieder Ohm-Bereich und für Hochstromanwendungen geeignet.
Kleinster Montageabstand: 1,9 mm
Herausragehöhe: 10,6 mm
Maximal-Federweg: 3,0 mm
empfohlener Federweg: 2,4 mm
Vorspannung: 40 cN
Federkraft bei empfohlenem Federweg: 90 cN ±20 %
Treffgenauigkeit: ±0,1 mm
Betriebstemperatur: - 40 bis +250 °C
Maximal-Dauerstrom: 8,0 A
typischer Durchgangswiderstand: 11 m Ohm
Mantel: Bronze
Feder: Federstahl, rostfrei

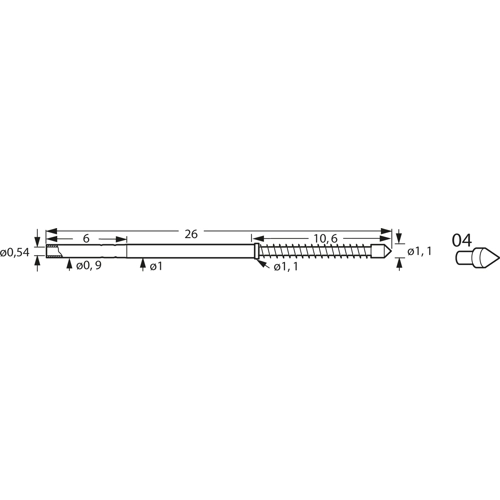

Kopfformen: 04 abgesetzter Kegel 60°, 05 abges. Innenkonus (Tulpe), 07 abges. Außensechskant 90°, 09 abges. Innensechskant.
Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F310.04, Prüfstift m. Kopf 04, Kd 1,1 mm, Stahl, Lz-Gold
| Filter | Merkmal | Wert |
|---|---|---|
| Kopfform | Kegel | |
| Nennstrom | 8 A | |
| Hub | 3 mm | |
| Rastermaß | 1.9 mm | |
| Länge | 26 mm | |
| Durchmesser | 1.1 mm | |
| Material | Stahl |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
