F11109S090N085 | Feinmetall

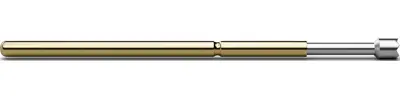

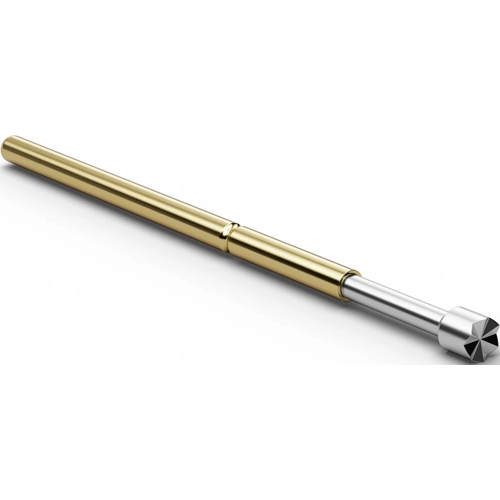

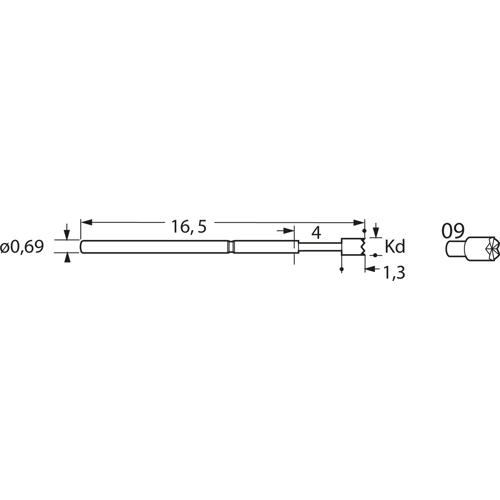

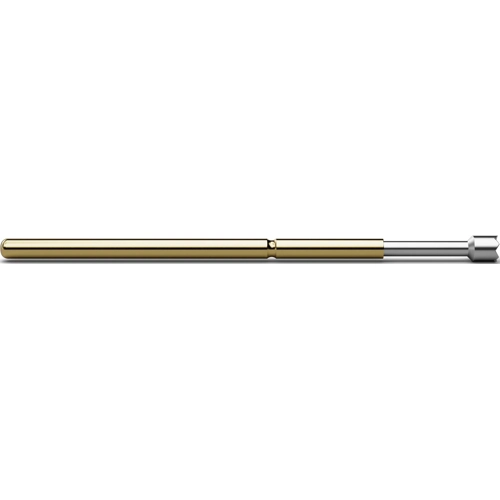

Standard-Prüfstift mit Tastkopf, Innensechskant, Ø 0.69 mm, Hub 2.54 mm, RM 1.27 mm, L 16.5 mm, F11109S090N085
Für bestückte und unbestückte Leiterplatten, auch für SMD.
Herausragehöhe: 4,0 mm,
Maximal-Federweg: 2,54 mm,
Empfohlener Federweg: 2,0 mm.
Vorspannung: 20 cN,
Federkraft bei empfohlenem Federweg: 85 cN ±20 % (Typ F111.18 Lz-Gold 100 cN),
Treffgenauigkeit: ±0,09 mm,
Temperatur: - 20 bis +80 °C,
Maximal-Dauerstrom: 3,0 A
Typ. Durchgangswiderstand: 65 m Ohm
Mantel: Neusilber, vergoldet
Feder: Federstahl, versilbert
Kopfformen: 01 Kegel 90°, 03 Kegel 60°, 05 abgesetzter Innenkonus (Tulpe), 07 abges. Außensechskant 90°, 09 abges. Innensechskant, 12 abges. Rundkopf, 14 abges. Vierfach-Krone, 18 Kegel 30°, 21 Vierfach-Krone.
Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F111.09, Prüfstift m. Kopf 09, Kd 0,9 mm, Stahl, Nickel
| Kopfform | Innensechskant | |
| Nennstrom | 3 A | |
| Hub | 2.54 mm | |
| Rastermaß | 1.27 mm | |
| Länge | 16.5 mm | |
| Durchmesser | 0.69 mm | |
| Material | Stahl |
| Zolltarifnummer | 85369095 |
| Ursprungsland | CZ |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
