TLC/5A-101M-00 | Fastron
Ringkerndrossel, radial, 100 µH, 5 A, TLC/5A-101M-00
Einzelpreis (€ / Stk.)
5,0694 € *
Sofort verfügbar: 103 Stk.
Gesamtpreis:
5,07 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
5,0694 €
10 Stk.
4,4506 €
120 Stk.
3,9032 €
240 Stk.
3,7604 €
960 Stk.
3,5224 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

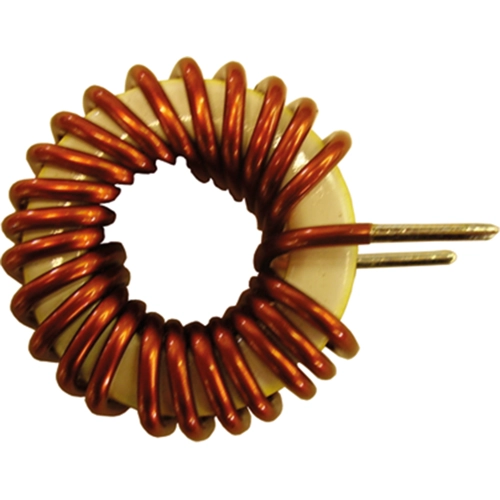

Ringkerninduktor, TLC/5A-101M-00, Fastron
Der TLC/5A-101M-00 bietet ein effizientes Mittel zur Filterung von Versorgungsleitungen mit gleichphasigen Signalen gleicher Amplitude, so dass die Geräte die strengen Spezifikationen für elektrische Strahlung erfüllen können.
Features
- Toroid-Netzdrosseln bieten eine breite Palette von Induktionswerten von 10µH bis 1mH
- Ein Strom von 0,1A bis zu 10A ist verfügbar
- Es gibt sie in vertikal montierten Versionen für die THT-Montage
- Die Stromdichte von Kupferdrähten beträgt ca. 6,5 A/qmm.
- Das Kernmaterial ist eine Eisen-Pulver-Mischung, die hohe Sättigungsströme erzeugt.
Anwendungen
- Anwendung in Stromversorgungen, Schaltnetzteilen, Ausgangsdrosseln, Steuergeräten, EMI/RFI-Entstördrosseln, Netzfüllern
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Ringkerndrossel | |
| Gleichstrom | 5 A | |
| Gleichstromwiderstand | 37 mΩ | |
| Sättigungsstrom | 5 A | |
| Toleranz | ±20 % | |
| Messfrequenz | 1 kHz | |
| Induktivität | 100 µH | |
| Bauform | radial | |
| Breite | 19 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85045000 |
| Ursprungsland | HU |
| Originalverpackung | Karton mit 120 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
