ET3565 | ETEK Microelectronics

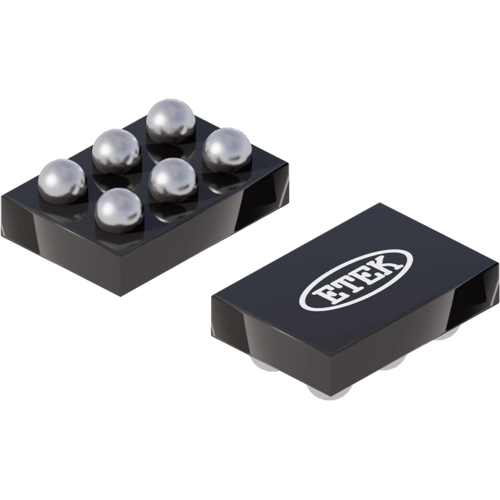

Lastschalter, ET3565, ETEK Microelectronics

Der ET3565 ist ein kleiner Lastschalter mit extrem niedrigem R_ON und kontrolliertem Einschalten. Das Bauelement enthält einen N-Kanal-MOSFET mit niedrigem R_ON, der in einem Eingangsspannungsbereich von 1 V bis 5,5 V betrieben werden kann und Ströme von bis zu 4 A schaltet. Eine integrierte Ladungspumpe versetzt den NMOS-Schalter in einen Vorpannungszustand, um einen niedrigen Einschaltwiderstand zu erzielen. Der Schalter wird über einen Ein-/Aus-Eingang (ON) gesteuert, der direkt mit Niederspannungs-GPIO-Steuersignalen verbunden werden kann. Die Anstiegszeit des ET3565 wird intern geregelt, um Einschaltströme zu vermeiden.

Der ET3565 bietet einen Rückstromschutz. Wenn der Leistungsschalter deaktiviert ist, verhindert das Gerät den Stromfluss in Richtung der Eingangsseite des Schalters. Die Rückstromschutzfunktion ist nur aktiv, wenn das Gerät deaktiviert ist, sodass in einigen Anwendungen ein beabsichtigter Rückstrom (bei aktiviertem Schalter) möglich ist.

Features

• Rückstromsicherung (bei Deaktivierung)
• Gesteuerte Anstiegsgeschwindigkeit zur Vermeidung von Einschaltstrom
• Bidirektionaler Stromversorger für den Einsatz in der Power Zone

Anwendungen

• Handys
• Laptop und Ultrabook
• Tablet-PC -Computer
• Solid-State-Laufwerk (SSD)
• DTV/IP-Set-Top-Box
• Kassenterminal und Medien-Gateway
