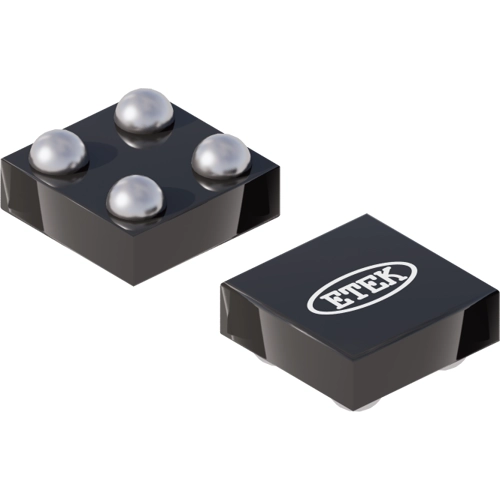

ET3562 | ETEK Microelectronics

Lastschalter, ET3562, ETEK Microelectronics

Der ET3562 ist ein kleiner Lastschalter mit extrem niedrigem RON und kontrolliertem Einschalten. Das Bauteil enthält einen N-Kanal-MOSFET mit niedrigem RON, der in einem Eingangsspannungsbereich von 1,8 V bis 5,5 V betrieben werden kann und Ströme von bis zu 3 A schaltet. Eine integrierte Ladungspumpe versorgt den NMOS-Schalter mit Vorspannung, um einen niedrigen Einschaltwiderstand zu erzielen. Der Schalter wird über einen Ein-/Aus-Eingang (ON) gesteuert, der direkt mit einem Niederspannungs-GPIO-Steuersignal verbunden werden kann. Ein interner Sperrspannungskomparator deaktiviert den Leistungsschalter, wenn die Ausgangsspannung (VOUT) durch VRCP höher als die Eingangsspannung (VIN) angesteuert wird, um den Stromfluss zur Eingangsseite des Schalters schnell zu unterbrechen. Der Rückstromschutz ist immer aktiv, auch wenn der Leistungsschalter deaktiviert ist. Der ET3562 enthält einen integrierten 300-Ω-Lastwiderstand für eine schnelle Entladung des Ausgangs, wenn das Gerät ausgeschaltet wird.

Features

• Gesteuerte Anstiegsgeschwindigkeit zur Vermeidung von Einschaltstrom

Anwendungen

• Handys
• Laptop und Ultrabook
• Tablet-PC-Computer
• Solid-State-Laufwerk (SSD)
• DTV/IP-Set-Top-Box
• Kassenterminal und Medien-Gateway
