ET3148A | ETEK Microelectronics

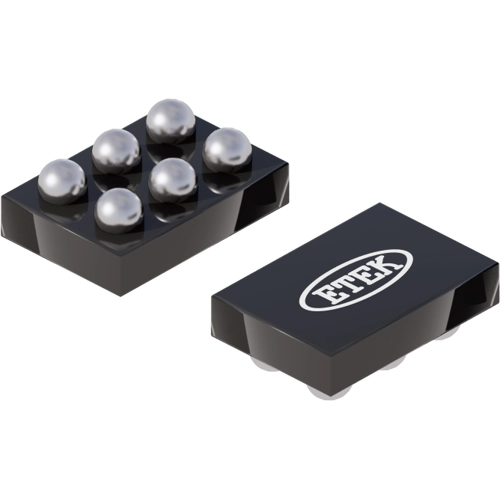

Lastschalter, ET3148A, ETEK Microelectronics

Der fortschrittliche Lastmanagement-Schalter ET3148A ist für Anwendungen konzipiert, die eine hochintegrierte Lösung erfordern. Er trennt Lasten, die von einer Gleichstromschiene (<6 V) gespeist werden, bei strengen Anforderungen an den Ruhestrom und hohen Lastkapazitäten (bis zu 200 µF). Jeder Schalter besteht aus einem slew-rate-gesteuerten, niederohmigen MOSFET-Schalter (typ. 23 mΩ) und weiteren integrierten analogen Funktionen. Die slew-rate-gesteuerte Einschaltcharakteristik verhindert Einschaltströme und den daraus resultierenden übermäßigen Spannungsabfall an den Stromschienen. Der ET3148A verfügt über eine True Reverse Current Blocking (TRCB)-Funktion, die unerwünschten Rückstrom von VOUT zu VIN während der Ein- und Ausschaltzustände blockiert.

Der ET3148A zeichnet sich durch einen außergewöhnlich niedrigen Ruhestrom (<1 µA max.) aus, was den Einsatz in Anwendungen mit sehr geringem Standby-Stromverbrauch erleichtert. Der Eingangsspannungsbereich reicht von 1,5 V bis 6,0 V DC und deckt damit ein breites Spektrum an Anwendungen im Bereich des Energiemanagements für Verbraucher-, optische, medizinische, Speicher-, tragbare und industrielle Geräte ab. Die Schaltsteuerung erfolgt über einen Logikeingang (Active HIGH), der direkt mit einem Niederspannungs-Steuersignal/GPIO verbunden werden kann, ohne dass ein externer Pull-Down-Widerstand erforderlich ist.

Features

• Echte Rückstromsperre (TRCB)

Anwendungen

• Handys, Tablet PC
• Festplatten, Speichermedien und Solid-State-Speicher
• Industrielle Handgeräte und Unternehmensausstattung
