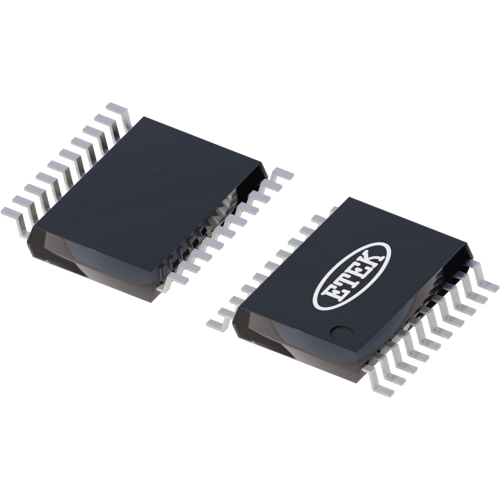

ET74LCX244 | ETEK Microelectronics
Puffer, mit 5 V-toleranten Ein-/Ausgängen, QFN-20, ETEK Microelectronics ET74LCX244
NCNR (nicht stornierbar / nicht retournierbar)
Niederspannungs-CMOS-Achtfachpuffer, ET74LCX244, ETEK Microelectronics
Der ET74LCX244 ist ein leistungsstarker, nicht invertierender Oktalpuffer, der mit einer Versorgungsspannung von 2,3 bis 5,5 V betrieben wird. TTL-kompatible Eingänge mit hoher Impedanz reduzieren die Strombelastung der Eingangstreiber erheblich, während TTL-kompatible Ausgänge ein verbessertes Schaltgeräuschverhalten bieten. Eine VI-Spezifikation von 5,5 V ermöglicht es, die Eingänge des ET74LCX244 sicher von 5-V-Bausteinen anzusteuern. Der ET74LCX244 eignet sich für die Ansteuerung von Speicheradressen und alle busorientierten Transceiver-Anwendungen auf TTL-Pegel. Die Stromaufnahme beträgt 32 mA an den Ausgängen. Der Eingang „Output Enable“ (OE) deaktiviert bei HIGH-Pegel die Ausgänge, indem er sie in einen HIGH-Z-Zustand versetzt.
Features
- Unterstützt das Ein- und Ausstecken im laufenden Betrieb
- Ein nahezu nullwertiger statischer Versorgungsstrom in allen drei Logikzuständen (10 µA) senkt den Stromverbrauch des Systems erheblich
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Puffer | |
| Ausführung | mit 5 V-toleranten Ein-/Ausgängen | |
| Gehäuse | QFN-20 | |
| Montage | SMD | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85429000 |
| MSL | MSL 3 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
