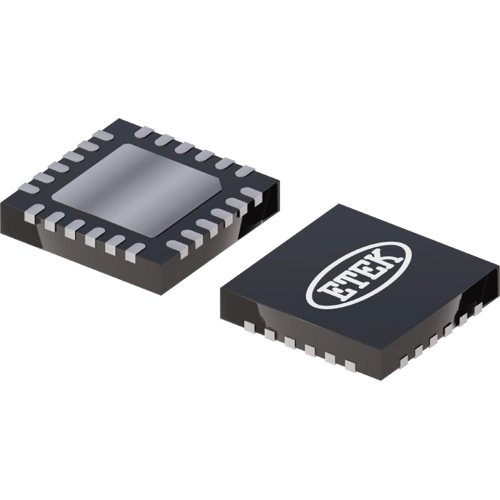

ET64C16Y | ETEK Microelectronics

I/O-Erweiterung, ET64C16Y, ETEK Microelectronics

Der ETQ64C16 ist ein 16-Bit-Allzweck-E/A-Erweiterungsmodul, das über die I²C-Bus-Schnittstelle eine Remote-E/A-Erweiterung für die meisten Mikrocontroller-Familien ermöglicht. Der ETQ64C16YAM bietet eine einfache Lösung für die Erweiterung von E/A-Ports, die mit geringem Verdrahtungsaufwand realisiert werden kann. Neben einer Reihe flexibler GPIO-Ports unterstützt er auch die Pegelumsetzung zwischen Geräten mit unterschiedlichen Spannungen, sodass er flexibel in einer Umgebung mit gemischten Signalen und mehreren Spannungen eingesetzt werden kann. Der INT-Pin kann an den Interrupt-Eingang des Mikrocontrollers angeschlossen werden. Durch das Senden des Interrupt-Signals wird der Mikrocontroller-Port darüber informiert, dass Daten eingehen, anstatt diese über den I2C-Bus weiterzuleiten.

Der Port-P-Ausgang des ET64C16YAM liefert einen Strom von 25 mA, mit dem LEDs direkt angesteuert werden können. Über die Hardware-Adresspins (A2, A1, A0) lässt sich die I2C-Bus-Adresse programmieren und ändern. Der INT-Pin kann an den Interrupt-Eingang des Mikrocontrollers angeschlossen werden. Durch das Senden des Interrupt-Signals wird der Mikrocontroller-Port darüber informiert, dass Daten eingehen, anstatt diese über den I2C-Bus weiterzuleiten. Der Port-P-Ausgang des ET64C16YAM kann einen Strom von 25 mA liefern, der LEDs direkt ansteuern kann. Die Hardware-Adresspins (A2, A1, A0) können zum Programmieren und Ändern der I2C-Bus-Adresse verwendet werden.

Features

• I2C-Bus-zu-Parallelport-Erweiterung
• Reset-Eingang (aktiv bei LOW)
• Offen-Drain-Interrupt-Ausgang (aktiv LOW)
• Register zur Polaritätsumkehr
• Interner Einschalt-Reset

Anwendungen

• Batteriebetriebene Geräte
• Informationen zum Label
• Tragbare Kommunikationsgeräte
• Kameras, Bildsensoren und Camcorder
