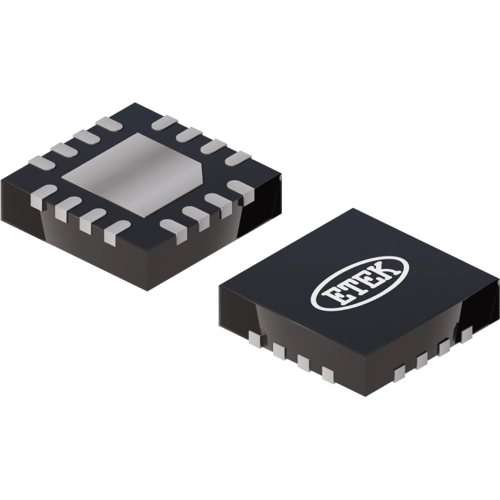

ET6408Y | ETEK Microelectronics

I/O-Erweiterung, ET6408Y, ETEK Microelectronics

Der ET6408 ist ein I²C-Bus-zu-8-Bit-Parallelport-Erweiterungsbaustein mit bidirektionaler Spannungswandlung (1,8 V–5,5 V), extrem niedrigem Standby-Stromverbrauch und GPIOs mit hoher Ansteuerleistung für eine flexible E/A-Erweiterung in Systemen mit gemischten Spannungen. Der ET6408 verfügt über zwei Versorgungsspannungen: VDDI und VDDP. VDDI liefert die Versorgungsspannung für die Master-Terminal-Schnittstelle (MCU), während VDDP die Versorgungsspannung für die interne Kernschaltung und den 8-Bit-I/O-Port bereitstellt. Der ET6408 verfügt über vier Hauptregistersätze: Konfigurationsregister, Eingangsregister, Ausgangsregister und Polaritätsumkehrregister. Beim Einschalten sind alle I/O-Ports standardmäßig als Eingänge konfiguriert. Durch Konfiguration der Register kann das System den Ein-/Ausgangsstatus jedes I/O-Ports festlegen. Jede Eingangs- oder Ausgangsdaten wird im entsprechenden Eingangs- oder Ausgangsregister gespeichert. Die Polarität des Eingangsregisters kann durch Konfiguration des Polaritätsumkehrregisters umgekehrt werden, um externe Logikgatter einzusparen.

Darüber hinaus verfügt der ET6408 über acht weitere Register: das Register zur Einstellung der Ausgangsleistung, das Eingangs-Latch-Register, das Register zur Aktivierung von Pull-up/Pull-down, das Register zur Auswahl des Pull-up/Pull-down-Typs, das Register zur Unterbrechungsabschirmung, das Interrupt-Statusregister und das Register zur Steuerung des Ausgangszustands. Durch die Konfiguration der Register können Sie die entsprechenden Zustände einstellen. Wenn ein Timeout oder ein Fehler auftritt, kann der Host den ET6408 durch Anlegen eines Low-Pegels am RESET-Port zurücksetzen. Während des Power-On-Resets werden alle Register auf ihre Standardzustände zurückgesetzt und die I²C/SM-Bus-Zustandsmaschine initialisiert.

Features

• Reset-Eingang (aktiv bei LOW)
• Offene-Drain-Interrupt-Ausgang (aktiv LOW)
• Eingangs-/Ausgangs-Konfigurationsregister
• Register für die Polaritätsumkehr
• Interner Einschalt-Reset
• Der Ausgang verfügt über einen Push-Pull- und einen Open-Drain-Modus
• Pull-up-Widerstände und Pull-down-Widerstände können konfiguriert werden
• Rauschfilter an den SCL-/SDA-Eingängen
