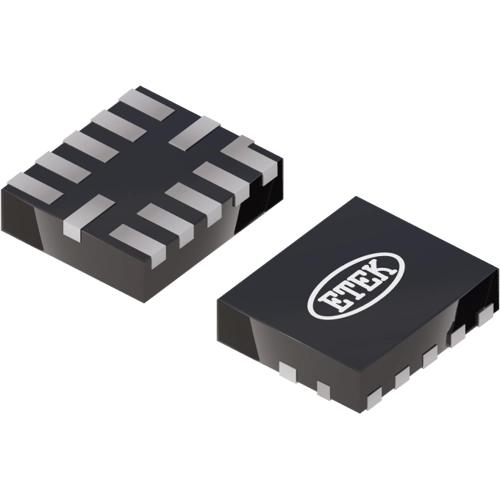

4-Bit-Pegelwandler (bidirektional), ET5014, ETEK Microelectronics

Der ET5014 ist ein bidirektionaler 4-Bit-Pegelwandler, bei dem die Ein- und Ausgangsanschlüsse automatisch und ohne Richtungssteuerung umgeschaltet werden. Der Datenpfad jedes Kanals kann entweder von I/O_VLn zu I/O_VCCn oder von I/O_VCCn zu I/O_VLn verlaufen. Alle I/O-Ports sind so ausgelegt, dass sie zwei verschiedene Versorgungsspannungen, nämlich VCC und VL, nachführen. Beide Versorgungsspannungen sind von 1,2 V bis 5,0 V konfigurierbar.

Die VCC- und VL-Versorgungsspannungen sind voneinander unabhängig, wodurch ein Logiksignal auf der VL-Seite in eine höhere oder niedrigere Logiksignalspannung auf der VCC-Seite umgewandelt werden kann und umgekehrt. Der ET5014 verfügt über eine hohe Ausgangsstromkapazität, wodurch der Übersetzer hochkapazitive Lasten wie die meisten Hochfrequenz-EMI-Filter ansteuern kann. Der Enable-Pin (EN) dient zur Reduzierung des Stromverbrauchs. Der EN-Pin kann verwendet werden, um beide I/O-Ports zu deaktivieren, indem sie in den 3-State-Modus versetzt werden, was den Versorgungsstrom sowohl von VCC als auch von VL erheblich reduziert. Das EN-Signal ist auf die VL-Versorgung bezogen.

Features

• Geringe Bit-zu-Bit-Verzögerung
• Überspannungsfeste Enable- und I/O-Pins
• Nicht-präferenzielle Startsequenzierung
• Abschaltschutz

Anwendungen

• Mobiltelefone, PDAs
