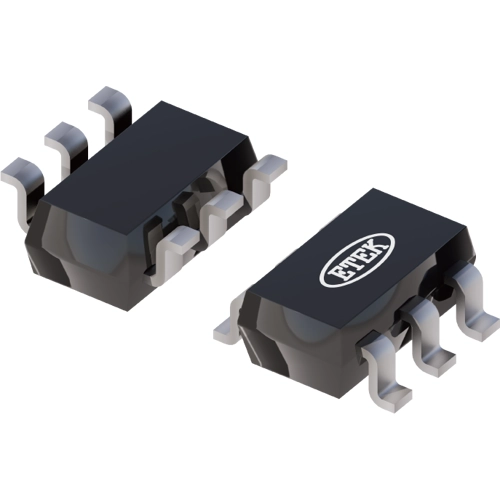

Synchroner Aufwärtswandler, ET82099, ETEK Microelectronics

Der ET82099 ist ein synchroner Aufwärtswandler mit einem extrem niedrigen Ruhestrom von weniger als 1 µA. Das Bauteil ist für Produkte konzipiert, die mit einer Alkalibatterie, einer Lithiumbatterie oder einem wiederaufladbaren Lithium-Ionen-Akku betrieben werden, bei denen ein hoher Wirkungsgrad unter Leichtlastbedingungen entscheidend für eine lange Betriebsdauer der Batterie ist. Der ET82099 bietet eine einstellbare Ausgangsspannung. Es wurde eine hysterese-gesteuerte Topologie eingesetzt, um maximale Effizienz bei minimalem Ruhestrom zu erzielen. Der ET82099 verbraucht im Schlafmodus nur 1 µA Ruhestrom und erreicht bei einer Last von 100 µA einen Wirkungsgrad von bis zu 80 %. Er unterstützt zudem einen Ausgangsstrom von bis zu 300 mA bei einer Wandlungsspannung von 3,3 V bis 5 V und erreicht bei einer Last von 200 mA einen Wirkungsgrad von bis zu 93 %.

Der ET82099 bietet sowohl einen Down-Modus als auch einen Pass-Through-Betrieb für verschiedene Anwendungen. Im Down-Modus kann die Ausgangsspannung auch dann noch auf den Sollwert geregelt werden, wenn die Eingangsspannung höher ist als die Ausgangsspannung. Im Pass-Through-Modus folgt die Ausgangsspannung der Eingangsspannung. Der ET82099 verlässt den Down-Modus und wechselt in den Pass-Through-Modus, wenn VIN > VOUT + 0,35 V ist. Der ET82099 unterstützt eine echte Abschaltfunktion, wenn er deaktiviert ist, wodurch die Last von der Eingangsversorgung getrennt wird, um den Stromverbrauch zu reduzieren.

Features

• Regulierte Ausgangsspannung im Down-Modus
• Vollständige Trennung während des Herunterfahrens

Anwendungen

• Temperatursensoren
• Drucksensoren
• Präzise Strommessung
• Dehnungsmessstreifen-Verstärker
• Medizinische Geräte
• Thermoelementverstärker
