ET5C108 | ETEK Microelectronics

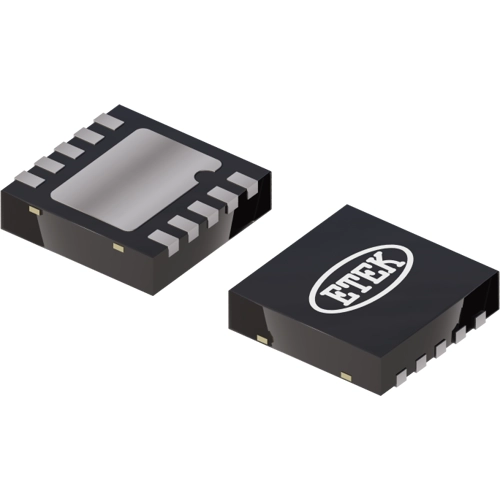

Spannungsregler, 0,8-3,6 V, 3 A, positiv, DFN-10, ET5C108
NCNR (nicht stornierbar / nicht retournierbar)
Niedrig-Dropout-Regler, ET5C108, ETEK Microelectronics
Der ET5C108 ist ein CMOS-basierter Spannungsregler mit sehr niedrigem Spannungsabfall, der 3 A mit einem NMOS-Pass-Transistor und einer separaten Vorspannungsversorgung (VBIAS) liefert. Das Bauteil bietet eine sehr stabile, genaue Ausgangsspannung mit hoher Welligkeitsunterdrückung und hervorragendem Transientenverhalten bei Volllast. Der ET5C108 besteht aus einer präzisen internen 0,8-V-Spannungsreferenz, einem Fehlerverstärker, einem Unterspannungsabschaltblock (UVLO), einer Ausgangsstrombegrenzungsschaltung und einer thermischen Abschalteschaltung. Der ET5C108 kann die Ausgangsspannung über einen externen Widerstandsteiler am FB-Pin einstellen. Mit dem SS-Pin kann der Anwender die Soft-Start-Funktion über einen externen Kondensator realisieren. Ein Power-Good-Pin (PG) ist ebenfalls vorhanden. Der ET5C108 wird im DFN10-Gehäuse (3 mm × 3 mm) angeboten.
Features
- Hervorragendes Einschwingverhalten
- Integrierte Sanftanlauf-Funktion
- Integrierte Strombegrenzung und thermischer Abschaltschutz
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | DFN-10 | |
| Ausführung | einstellbar | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 0,8-5,5 V | |
| Ausgangsspannungsbereich | 0,8-3,6 V | |
| Ausgangsstrom | 3 A | |
| Polarität | positiv | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85429000 |
| MSL | MSL 3 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
