ET54212Y1B | ETEK Microelectronics

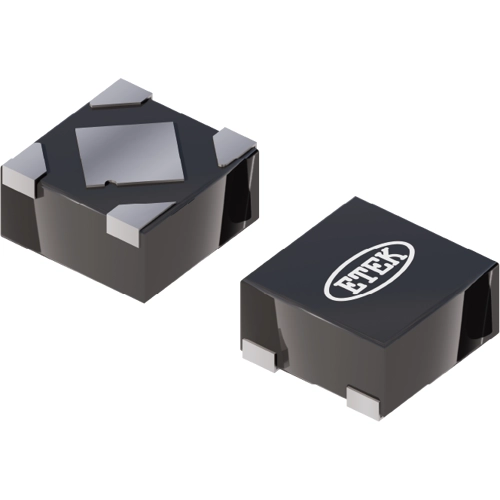

Spannungsregler, 1,2 V, 400 mA, positiv, DFN-4, ET54212Y1B
NCNR (nicht stornierbar / nicht retournierbar)
Niederspannungsausgang, ET54212Y1B, ETEK Microelectronics
Der ET54212Y1B ist ein 400-mA-Niederspannungs-Spannungsregler. Er arbeitet bereits bei einer Eingangsspannung von 1,1 V, und die Ausgangsspannung kann ab 0,7 V eingestellt werden. Die Genauigkeit der Ausgangsspannung wurde dank eines integrierten Transistors mit niedrigem Durchlasswiderstand auf ±2 % verbessert. Er besteht aus einer Spannungsreferenz, einem Fehlerverstärker, einem Widerstandsnetzwerk zur Spannungseinstellung und einer Strombegrenzungsschaltung zum Überstromschutz. Der ET54212Y1B nutzt einen fortschrittlichen CMOS-Prozess, um den Versorgungsstrom zu minimieren. Ein PMOS-Pass-Bauelement mit niedrigem Durchlasswiderstand ermöglicht eine niedrige Dropout-Spannung. Er verfügt außerdem über eine Enable-Funktion (EN), um den Stromverbrauch zu senken und die Batterielebensdauer zu verlängern. Über den EN-Pin kann der Regler in den Standby-Modus geschaltet werden.
Features
- Hervorragendes Last- und Leitungstransientenverhalten
- Integrierte Schutzschaltung gegen Rückwärtsspannung
- Integrierte Schaltung für konstante Steigung
- Integrierte Selbstentladungsschaltung
Anwendungen
- Konstantspannungsversorgung für batteriebetriebene Geräte
- Konstantstromversorgung für Fernseher, Notebooks und Haushaltsgeräte
- Konstantspannungsversorgung für tragbare Geräte
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | DFN-4 | |
| Ausführung | fest | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 1,1-5 V | |
| Ausgangsspannungsbereich | 1,2 V | |
| Ausgangsstrom | 400 mA | |
| Polarität | positiv | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85429000 |
| MSL | MSL 3 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
