ET9513C | ETEK Microelectronics

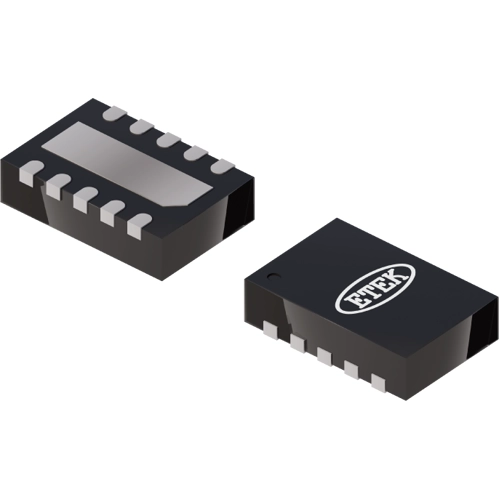

LI-Ionen-Akku-Ladegerät, ET9513C, ETEK Microelectronics

Der ET9513C ist ein kostengünstiges, vollintegriertes Ladegerät für Einzelliter-Lithium-Ionen-Akkus. Das Ladegerät verwendet ein CC/CV-Ladeprofil, wie es für Lithium-Ionen-Akkus erforderlich ist. Das Ladegerät akzeptiert eine Eingangsspannung von bis zu 28 V, wird jedoch deaktiviert, wenn die Eingangsspannung den OVP-Schwellenwert – typischerweise 6,9 V – überschreitet, um eine übermäßige Verlustleistung zu verhindern. Die 28-V-Nennspannung macht die Überspannungsschutzschaltung überflüssig, die bei Ladegeräten mit niedriger Eingangsspannung erforderlich ist. Der Ladestrom und der End-of-Charge-Strom (EOC) sind über externe Widerstände programmierbar. Wenn der Ladestrom während der CV-Ladephase auf den programmierbaren EOC-Strompegel abfällt, wird eine EOC-Anzeige über den CHGSB-Pin ausgegeben, bei dem es sich um einen Open-Drain-Ausgang handelt. Eine interne thermische Foldback-Funktion schützt das Ladegerät vor thermischen Ausfällen.

Features

• Ein interner Nachlauf-Timer
• Status-LED
• Voreingestellter Ladestrom
• Voreingestellter Ladeschlussstrom
• Unterspannungsabschaltung
• Überspannungsschutz
• Übertemperaturschutz
• Rückstromsperre
