ET95101 | ETEK Microelectronics

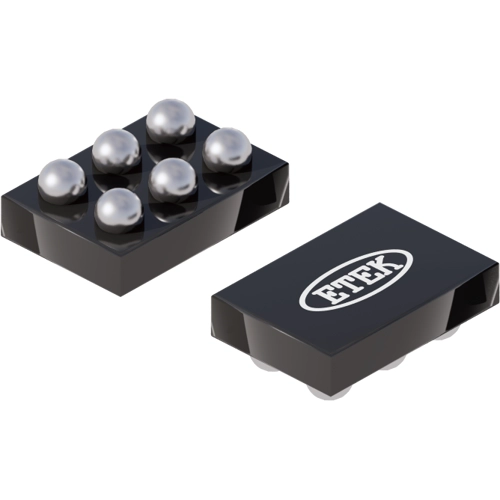

LI-Ionen-Akku-Ladegerät, ET95101, ETEK Microelectronics

Der ET95101 ist ein leistungsstarkes Bauteil für platzsparende mobile Anwendungen: ein hochintegriertes lineares Ladegerät für Lithium-Ionen-Akkus. Der große Eingangsspannungsbereich mit Eingangsüberspannungsschutz ermöglicht den Einsatz kostengünstiger, ungeregelter Netzteile. Der ET95101 verfügt über eine Ausgangsleistung, mit der der Akku geladen werden kann. Wenn die durchschnittliche Systemlast den Akku während des 10-stündigen Sicherheitstimers nicht vollständig aufladen kann, kann die Systemlast parallel zum Akku geschaltet werden. Der Ladevorgang durchläuft die folgenden drei Phasen: Regelung (Vorladung), Konstantstrom (CC) und Konstantspannung (CV).

In allen Ladephasen überwacht der interne Regelkreis die Sperrschichttemperatur des ICs und reduziert den Ladestrom, sobald diese den internen Temperaturschwellenwert überschreitet. Die Leistungsregelung des Ladegeräts und die Ladestrommessung sind vollständig integriert. Das Ladegerät verfügt über einen hochpräzisen Strom- und Spannungsregelkreis sowie eine Ladeabbruchfunktion. Der Wert des Ladestroms kann über einen externen Widerstand programmiert werden.

Features

• Unterstützt den Einsatz von extrem niedrigen Ladeströmen
• Unterstützt einen Ladeabschlussstrom von mindestens 1 mA
• Dynamisches Energiemanagement für die Eingangsspannung
• OUT-Kurzschlussschutz und ISET-Kurzschlusserkennung
• Automatische Abschaltung und Timer-Deaktivierungsmodus bei fehlendem Akku (TTDM)
