244836 | ERNI

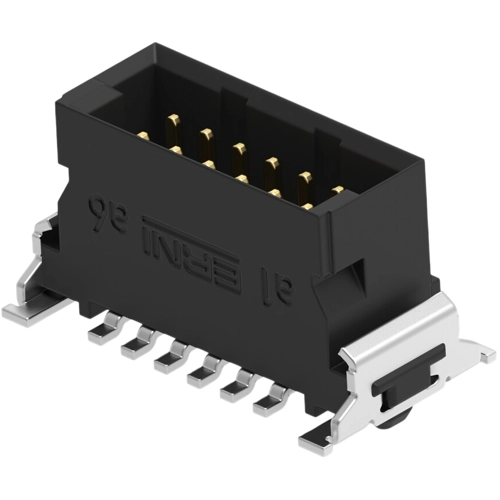

Stiftleiste, 12-polig, RM 1.27 mm, gerade, schwarz, 244836
Steckverbinder Serie SMC Typ ERNI 044.../054.../063.
Im Rastermaß 1,27 mm, bei Board to Board-Anwendungen wird eine hohe Flexibilität durch Kombinieren verschiedener Bauhöhen erreicht. Für die genaue Fixierung und Positionierung beim Lötprozess, sowie zur Aufnahme von Steck- und Ziehkräften sind Metallwinkel am Gehäuse des Steckverbinders angebracht, die beim SMT-Reflow-Lötprozess automatisch mitgelötet werden, sodass für die Befestigung kein zusätzlicher Arbeitsgang notwendig ist; Betriebsstrom bei +20/70 °C: 1,2/0,9 A, Luft- und Kriechstrecke: 0,4 mm, Spannungsfestigkeit Kontakt/Kontakt: 500 V, Kontakte: Cu-Legierung, Oberfläche im Steckbereich über Ni vergoldet, im Anschlussbereich versilbert, Durchgangswiderstand: max. 25 mOhm, Isolationswiderstand: mind. 10 GOhm, mechanische Lebensdauer: mind. 500 Steckzyklen, Löttemperatur: +350 °C max. 3,5 s, +260 °C max. 10 s, Gehäusematerial: LCP, Brennbarkeit: nach UL 94 V-0, Betriebstemperatur: –55 bis +125 °C.
Messerleisten Q gerade low profile Bauhöhe Typ 063.
Mit Bauhöhe 6,7 mm.
Technische Merkmale (Typ, Polzahl, Maße): 244836, 12p, A 6,35, B 10,77, C 12,7 mm
| Ausführung | Stiftleiste | |
| Polzahl | 12-polig | |
| Anschlussoberfläche | verzinnt | |
| Kontaktart | Stift | |
| Kontaktoberfläche | vergoldet | |
| Farbe | schwarz | |
| Nennstrom | 1.7 A | |
| Verriegelung | Ja | |
| Anzahl der Reihen | 2 | |
| Rastermaß | 1.27 mm | |
| Bestückung | bestückt | |
| Anschluss | SMD | |
| Orientierung | gerade |
| Zolltarifnummer | 85366990 |
| Ursprungsland | DE |
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
