594750 | ERNI

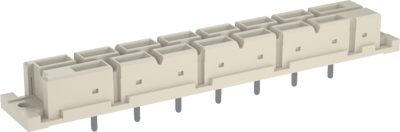

Federleiste, Typ H15, 15-polig, z-d, RM 2.54 mm, Lötstift, gerade, vergoldet, 594750
Federleiste DIN 41612 Typ ERNI STV.
Mit hartversilberten Kontakten die in ihrer elektrischen und mechanischen Lebensdauer der Anforderungsstufe 1 entsprechen. Betriebsstrom +20/70 °C: 20/15 A, Prüfspannung: Kontakt/Kontakt 3100 V, Kontakt/Masse 3100 V, Kriech-/Luftstrecke zwischen den Kontakten: 8,0 mm/4,5 mm, Durchgangswiderstand: max. 8,0 mOhm, Isolationswiderstand: min. 1000 GOhm, Grundrastermaß: 5,08 mm, Gehäusematerial: Polycarbonat (PC) selbstverlöschend nach UL 94 V-1, Einzelziehkraft pro Kontakt: min. 0,15 N, Temperaturbereich: - 60 bis +125 °C, Zulassungen und Normen: DIN 41612, IEC 603-2, UL, CSA. Typenbezeichnungen die mit VG enden, entsprechen den Anforderungen der VG 95324.
Federleisten H 15 gerade mit Lötstiften 4,3 mm Typ 594.
Mit 1,2 x 0,6 mm Lötanschluss, für Bohrungen 1,6 mm. Kontaktbelegung: 15polig Reihe z-d voll bestückt.
Technische Merkmale (Typ, Polzahl, Kontaktreihenbelegung, voreilende Kontakte (Ve) auf Position): 594750, 15polig, z-d
| Filter | Merkmal | Wert |
|---|---|---|
| Nennstrom | 15 A | |
| Orientierung | gerade | |
| Polzahl | 15-polig | |
| Bauform | H15 | |
| Rastermaß | 2.54 mm | |
| Kontaktart | Buchse | |
| Kontaktreihenbelegung | z-d | |
| Anschluss | Lötstift | |
| Kontaktoberfläche | vergoldet |
| Merkmal | Wert |
|---|---|
| Ursprungsland | SI |
| Zolltarifnummer | 85366990 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
