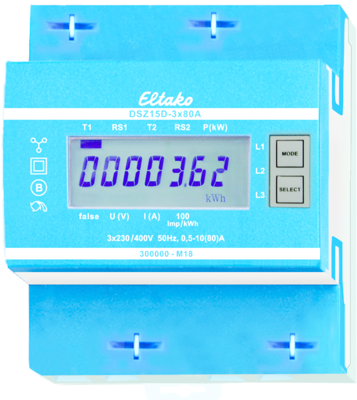

DSZ15D-3X80A MID | Eltako
Drehstromzähler, 2 x 80 A, S0-Schnittstelle, (L x B x H) 173 x 36 x 33 mm, DSZ15D-3X80A MID
Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
in Installationsschränken mit Schutzart IP51.
4 Teilungseinheiten = 70mm breit, 58mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der
zwischen den Eingängen und Ausgängen fließenden Strömen.
Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird
nicht gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen
werden. Der Anlaufstrom ist 4OmA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal
innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im
Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an
die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT
| Filter | Merkmal | Wert |
|---|---|---|
| Gewicht | 114 g | |
| Produkt-Art | Drehstromzähler | |
| Höhe | 33 mm | |
| Länge | 173 mm | |
| Breite | 36 mm | |
| Ausführung | 2 x 80 A, S0-Schnittstelle |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CN |
| Zolltarifnummer | 90283019 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
