MOSFET-Stromversorgungseinheit, 3991.31.2, Diotec

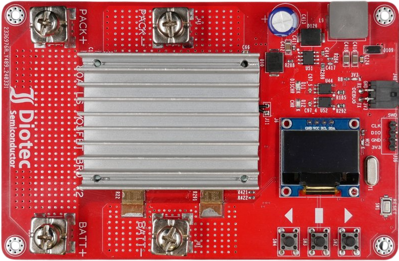

Die in der Diotec PDU verwendeten Diotec Power MOSFETs (DI280N10TL) sind hintereinander angeordnet, um den Strom in beide Richtungen zu unterbrechen. Eine parallele Anordnung wird verwendet, um die Stromkapazität zu erhöhen. Die Gates werden von einem TLP152-Gate-Treiber gesteuert. Zur Strommessung wird ein Shunt-Stromsensor BVE-MR0002 verwendet. Der vorgesehene Nennstrom bei Raumtemperatur beträgt 80 A. Zur Kühlung wird ein Aluminiumkühlkörper verwendet. Eine neue Generation elektronischer Relais ist das Halbleiterrelais (PDU) von Diotec. Sein Ziel ist es, eine Stromüberwachung in einem kompakten, leichten und langlebigen Schutzsystem zu ermöglichen. Der Anschluss an geladene Batterien und Last-/Ladegeräte ist einfach und sicher. Zur Strommessung wird ein Shunt-Stromsensor BVE-M-R0002 mit einem 16-Bit-Analog-Digital-Wandler (MCP3425) verwendet. Ein Hochstrom-Stromverteilungsschalter (HC-PDU) auf einer einzigen schweren Kupfer-Leiterplatte (PCB). Diese Referenzplatine demonstriert eine Implementierung eines Hochstromschutzes, der bis zu 80 A für 48-V-Batterien in Kraftfahrzeugen schaltet.

Features

• Geeignet für den Einsatz in 9-V- bis 100-V-Anwendungen
• Vorwärts-/Rückwärtsstrom bis zu 80 A
• Eingebetteter Shunt-basierter
• Einstellbarer analoger Überstromschutz
• Low-Side-MOSFET-Schaltkonfiguration
• Serielle/Bluetooth-Schnittstelle für Fernüberwachung und Protokollierung

Anwendungen

• Mobile und stationäre elektrische Speichergeräte
• Lagerung in Industrie und Haushalt
• Elektro- und Hybrid-Elektrofahrzeuge
• Notstromversorgungssysteme
• Drohnen, Roboter, Straßenbeleuchtung
• Sonnensysteme
• Jedes Gleichstromverteilungssystem, das Überwachung, Schutz und Schaltung erfordert
