3991.31.1 | Diotec Semiconductor

Linearer Spannungsregler mit breitem Eingangsspannungsbereich, 3991.31.1, Diotec

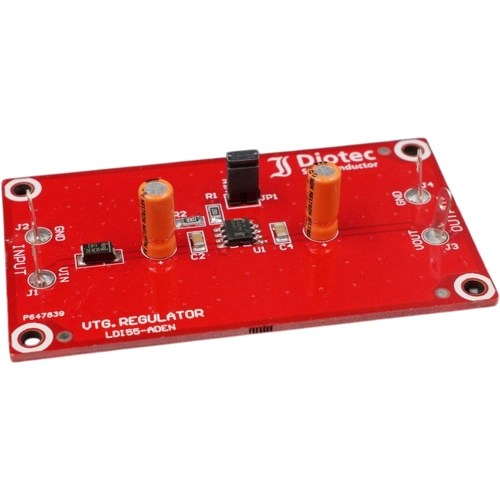

Dieses Board dient zur Demonstration der Funktionalität des linearen Reglers LDI55-ADEEN. Es verfügt über einen breiten Eingangsbereich bis zu 50 V, Low-Dropout-Spannungsregler (LDO) mit Freigabefunktion und liefert einen Ausgangsstrom von bis zu 1 A. Zur Implementierung der linearen Reglerlösung sind nur zwei kleine Keramikkondensatoren erforderlich. Die Eigenschaften eines niedrigen Ruhestroms von nur 3 µA bis 5 µA und eines Abschaltstroms von fast 0,5 µA sind ideal für die Stromversorgung von Batteriegeräten für einen längeren Betrieb. Einfache Gerätemessungen wie Leitungs- und Lastregelung sowie Dropout können mit nur einer einzigen Spannungsquelle, einem Voltmeter, einem Amperemeter und einem Lastwiderstand demonstriert werden.

Features

• Eingangsspannungsbereich bis zu 50 V
• Ausgangsstrom 1 A
• Einstellbare Ausgangsspannung
• Integriertes Heizpad – niedriger Rth-Wert
• Thermischer Überlastschutz
• Kurzschlussschutzfunktion
