116002 | Deutronic

Gleichspannungswandler, 9-32 VDC, 12 W, 1 Ausgang, 5 VDC, 94 % Wirkungsgrad, 116002

Bestellnr.: 26K1684

EAN: 4099891297787

HTN:

116002

EDR10W12R5 /REGLER

Herstellerserien: DER

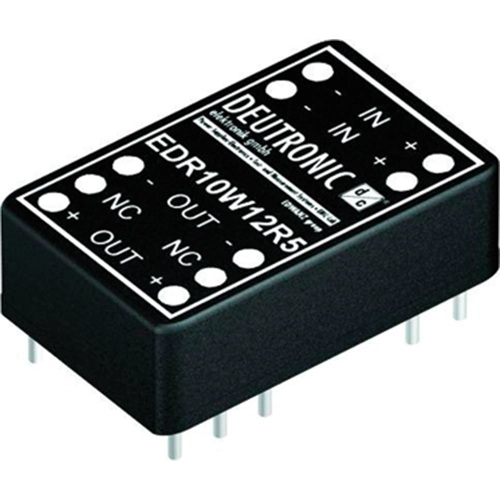

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Anzahl der Ausgänge 1

Ausgangsstrom 2 A

Ausgangsspannungsbereich 5 VDC

Eingangsspannungsbereich 9-32 VDC

Leistung 12 W

Download Datenblatt Technische Daten

Produktbeschreibung

Gleichspannungsregler Typ Deutronic EDR.

Geregelter 6,0 bis 24 Watt-Schaltregler mit 24poligem DiL-Raster und Weitbereichseingang, nicht galvanisch getrennt, LC-Eingangsfilter, geregelte Ausgänge, dauerkurzschlussfest; Ausgangsgenauigkeit: ±2,0 %, Regelabweichung bei Laständerung: ±0,5 %, Regelabweichung bei Eingangsänderung: ±0,5 %, Wirkungsgrad: bis 94 %, Betriebstemperaturbereich: –25 bis +71 °C ohne Derating, Gehäuse: aus Kupfer, Maße: 32 x 20 x 10 mm.

Technische Merkmale (Typ, Eingangsspannungsbereich, Ausgangsspannung/Ausgangsstrom): EDR10W12R5, Eing. 9,0 bis 32 VDC, Ausg. 5,0 VDC/2,0 A

Technische Daten

Filter	Merkmal	Wert
	Anzahl der Ausgänge	1
	Ausgangsstrom	2 A
	Ausgangsspannungsbereich	5 VDC
	Eingangsspannungsbereich	9-32 VDC
	Leistung	12 W
	Wirkungsgrad	94 %
	Bauform	DIP24
	Isolationsspannung	1.5 kV
	Länge	20 mm
	Breite	32 mm
	Höhe	10 mm
