3009W4PCM99A10X | CONEC

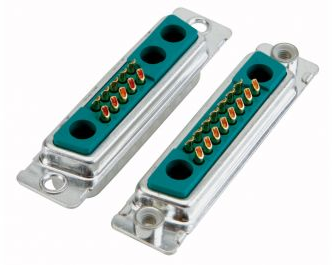

D-Sub Stecker, 13-polig, 9W4, teilbestückt, gerade, Lötkelch, 3009W4PCM99A10X
Abgekündigt
Kombinations-Sub-D Steckverbinder Typ Conec 30.

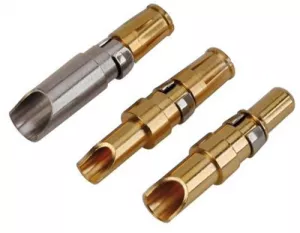

Mit vielfältigen Anwendungsmöglichkeiten, für Signal-, Hochstrom- und/oder Koaxialkontakte, mit Lötkelch, in 3 verschiedenen Gehäusegrößen; Isolierkörper: PBTP, GV, Gehäuse: Stahl, Kontaktmaterial: Cu-Legierung, Kontaktoberfläche: Gold über Nickel, Eigenschaften der Signalkontakte: max. Stromstärke: 5,0 A, Prüfspannung: 1000 V, Übergangswiderstand pro Kontaktpaar: max. 2,7 mOhm, Isolationswiderstand: min. 5,0 GOhm, Durchgangswiderstand: max. 2,7 mOhm, Betriebsspannung: 250 V, Temperaturbereich: –55 bis +125 °C. Hochstrom- und Koaxialkontakte müssen gesondert bestellt werden.
In Gehäusegröße 3 Typ 30.
Für 5 Sonderkontakte (5W5), 4 Sonder- und 5 Signalkontakte (9W4) oder 2 Sonder- und 15 Signalkontakte (17W2).
Typ: 3009W4PCM99A10X, Stiftleiste 9W4
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 13-polig | |
| Ausführung | Stiftleiste | |
| Kontaktanschluss | Lötkelch | |

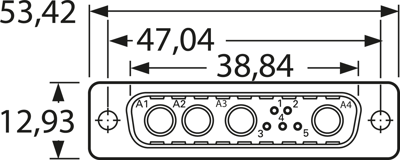

| Polbild | 9W4 | |
| Bestückung | teilbestückt | |
| Montage | gerade | |
| Verriegelung | Durchgangsloch | |
| Befestigung (Rückseitig) | Durchgangsloch |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
