3007W2PAU99G40X | CONEC

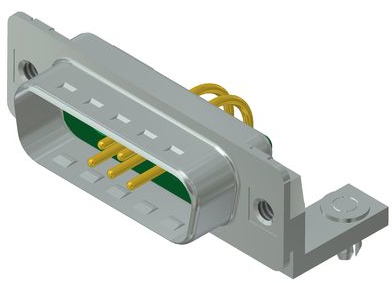

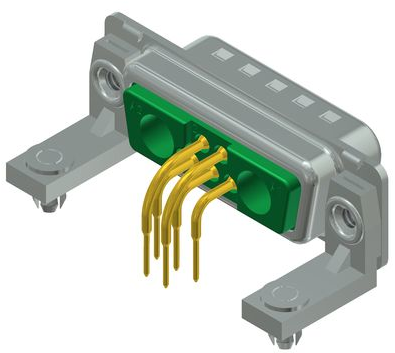

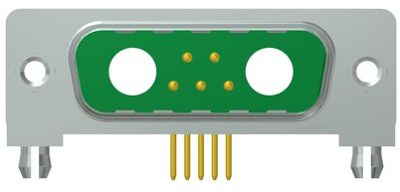

D-Sub Stecker, 9-polig, 7W2, teilbestückt, abgewinkelt, Lötkelch, 3007W2PAU99G40X
Kombinations-Sub-D Steckverbinder Typ Conec 30.
Für Leiterplattenmontage, mit vielfältigen Anwendungsmöglichkeiten für Signal-, Hochstrom- und/oder Koaxialkontakte, in 3 verschiedenen Gehäusegrößen; Isolierkörper: PBTP, GV, UL 94 V-0, Gehäuse: Stahl verzinnt, Kontaktmaterial: Cu-Legierung, Kontaktoberfläche: Gold über Nickel, Eigenschaften der Signalkontakte: Stromstärke: max. 5,0 A, Prüfspannung: 1000 V, Übergangswiderstand pro Kontaktpaar: max. 8,0 mOhm, Isolationswiderstand: min. 5,0 GOhm, Eigenschaften der Koaxialkontakte: Übergangswiderstand pro Kontaktpaar: max. 2,7 mOhm, Isolationswiderstand: min. 10 GOhm, Spannungsfestigkeit: 750 V/50 Hz, Frequenzbereich: 0 bis 2,0 GHz, Eigenschaften der Hochstromkontakte: Stromstärke: max. 15/20/40 A, Prüfspannung: 1000 V, Übergangswiderstand pro Kontaktpaar: max. 1,0 mOhm, Isolationswiderstand: min. 5,0 GOhm, Betriebsspannung: 250 V, Temperaturbereich: –55 bis +125 °C. Hochstrom- und Koaxialkontakte müssen gesondert bestellt werden.
In Gehäusegröße 2 Typ 30.
Für 3 Sonderkontakte (3W3) oder 2 Sonder- und 5 Signalkontakte (7W2).
Typ: 3007W2PAU99G40X, Stiftleiste 7W2
| Filter | Merkmal | Wert |
|---|---|---|
| Verriegelung | Gewindeeinsatz 4-40 UNC | |
| Kontaktanschluss | Lötkelch | |
| Polzahl | 9-polig | |
| Polbild | 7W2 | |
| Ausführung | Stiftleiste | |
| Montage | abgewinkelt | |
| Befestigung (Rückseitig) | Durchgangsloch | |
| Bestückung | teilbestückt |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
