HCPL2530 | Broadcom

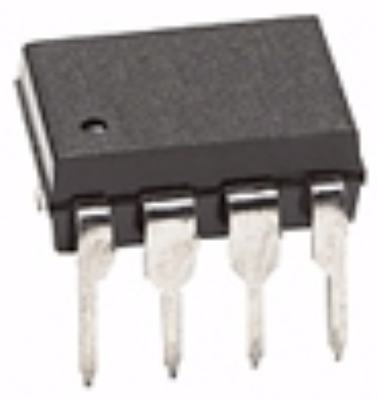

Broadcom Optokoppler, DIP-8, HCPL2530
Abgekündigt
Einzelpreis (€ / Stk.)
1,6898 € *
Sofort verfügbar: 7 Stk.
Gesamtpreis:
1,69 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,6898 €
5 Stk.
1,5827 €
150 Stk.
1,4637 €
500 Stk.
1,4042 €
1000 Stk.
1,3566 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Optokoppler, HCPL2530, BROADCOM
Der HCPL2530 besteht aus einer AlGaAs-LED, die optisch mit einem Hochgeschwindigkeits-Photodetektortransistor gekoppelt ist. Ein separater Anschluss für die Vorspannung der Fotodiode verbessert die Geschwindigkeit um mehrere Größenordnungen gegenüber herkömmlichen Fototransistor-Optokopplern, indem die Basis-Kollektor-Kapazität des Eingangstransistors reduziert wird. Eine interne Rauschabschirmung sorgt für eine hervorragende Gleichtaktunterdrückung von 10 kV/µs. Ein verbessertes Gehäuse ermöglicht eine bessere Isolierung und damit eine Arbeitsspannung von 480 V im Vergleich zum Industriestandard von 220 V.
Anwendungen
- Line-Empfänger
- Austausch des Impulstransformators
- Ausgangsschnittstelle zu CMOS-LSTTL-TTL
- Analoge Kopplung mit großer Bandbreite
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 100 °C | |
| Anstiegszeit | 450 s | |
| min. Temperatur | -55 °C | |
| Montage | THT | |
| Gehäuse | DIP-8 | |
| Datenübertragungsrate | 1000000 mb/s | |
| Abfallzeit | 500 s | |
| Isolationsspannung | 3.75 kV | |
| Anzahl der Kanäle | 2 |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85414900 |
| Ursprungsland | TH |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
