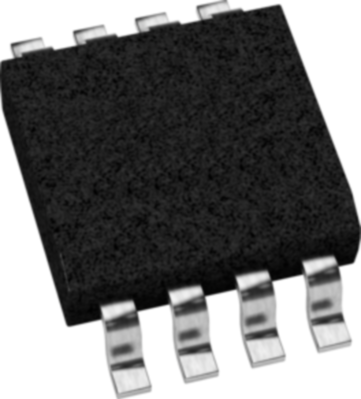

Broadcom Optokoppler, SOIC-8, HCPL-0454-000E
Optokoppler, HCPL-0454-000E, Broadcom
Der HCPL-0454-000E ist ein 1-Kanal-8-Pin-Hoch-CMR-Hochgeschwindigkeits-Optokoppler mit einer GaAsP-LED. Die LED ist optisch mit einem integrierten Photodetektor mit hoher Verstärkung gekoppelt. Sie hat kurze Ausbreitungsverzögerungen und eine hohe CTR. Sie hat außerdem eine garantierte Differenz der Ausbreitungsverzögerung (tPLH-tPHL). Diese Eigenschaften machen die Serie HCPL-0454 zu einer hervorragenden Lösung für IPM-Inverter-Totzeit- und andere Schaltprobleme.
Die CTR, die Ausbreitungsverzögerung und die CMR sind sowohl für TTL- als auch für IPM-Bedingungen spezifiziert, was der einfachen Anwendung dient. Eine Isolierschicht zwischen einer LED und einem integrierten Photodetektor sorgt für die elektrische Isolierung zwischen Eingang und Ausgang. Getrennte Anschlüsse für die Vorspannung der Fotodiode und den Ausgangstransistor-Kollektor erhöhen die Geschwindigkeit auf das Hundertfache eines herkömmlichen Fototransistor-Kopplers, indem die Kapazität des Basiskollektors reduziert wird.
Features
- Kurze Ausbreitungsverzögerungen für TTL- und IPM-Anwendungen
- Elektrische Spezifikationen für gängige IPM-Anwendungen
- Open-Kollektor-Ausgang
- 15kV/ms Minimale transiente Gleichtakt-Störfestigkeit bei Vcm=1500V für TTL/Lastantrieb
- 560 V Maximale Betriebsisolationsspannung
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -55 °C | |
| Datenübertragungsrate | 1000000 mb/s | |
| max. Temperatur | 100 °C | |
| Montage | SMD | |
| Ausgangsstrom | 8 mA | |
| Gehäuse | SOIC-8 | |
| Anzahl der Kanäle | 1 | |
| Isolationsspannung | 3.75 kV |
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Zolltarifnummer | 85414900 |
| Ursprungsland | PH |
| Originalverpackung | Stange mit 100 Stück |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
