HCPL-0300-000E | Broadcom

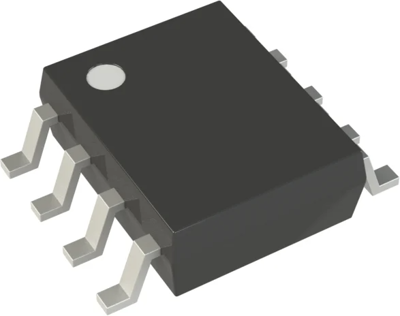

Broadcom 8 MBd Low Input Current Optocoupler, SOIC-8, HCPL-0300-000E

Bestellnr.: 66S430
HTN:
HCPL-0300-000E
Herstellerserien: HCPL-0300
HCPL-0300-000E Broadcom Optokoppler
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
5,4264 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
542,64 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
100 Stk.
5,4264 €

Optokoppler mit niedrigem Eingangsstrom, HCPL-0300-000E, Broadcom

Der HCPL-0300 Optokoppler kombiniert eine 82 nm AlGaAs-Photonenemissionsdiode mit einem integrierten Photonendetektor mit hoher Verstärkung. Diese Kombination aus von Broadcom entwickelten und hergestellten Halbleiterbauelementen bietet Entwicklern von isolierten Logik- und Datenkommunikationsschaltungen neue Hochleistungsmöglichkeiten. Der neue Niedrigstrom-Hochgeschwindigkeits-AlGaAs-Emitter, der mit einem einzigartigen diffundierten Übergang hergestellt wird, hat den Vorteil einer schnellen Anstiegs- und Abfallzeit bei niedrigem Treiberstrom. Diese einzigartige Eigenschaft ermöglicht den Einsatz dieses Bauelements in einer RS-232-C-Schnittstelle mit Masseschleifenisolierung und verbesserter Gleichtaktunterdrückung. Als Leitungsempfänger kann er aufgrund der niedrigeren ZF- und VF-Spezifikation bei einer gegebenen Datenrate über eine größere Leitungslänge betrieben werden.

Anwendungen

  • Industrielle Datenverbindungen für Fabrikautomation und Anlagensteuerung
  • Systeminterne Verbindungen; Board-to-Board, Rack-to-Rack
  • Telekommunikations-Schaltsysteme
  • Computer-Peripherie-Datenverbindungen, PC-Bus-Erweiterung
  • Proprietäre LANs
  • Digitalisiertes Video
  • Medizinische Instrumente
  • Verringerung der Anfälligkeit für Blitzschlag und Spannungsspitzen
  • Hochspannungsisolierung
Technische Daten
Filter Merkmal Wert
max. Temperatur 85 °C
Anzahl der Kanäle 1
Ausgangsstrom 25 mA
Montage SMD
Anstiegszeit 40 s
Isolationsspannung 3.75 kV
Gehäuse SOIC-8
Abfallzeit 20 s
min. Temperatur -40 °C
Logistik
Merkmal Wert
Originalverpackung Stange mit 100 Stück
MSL MSL 1
Compliance
Merkmal Wert
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
