4N46-000E | Broadcom

Broadcom Optokoppler, DIP-6, 4N46-000E

Bestellnr.: 69S3255
EAN: 4099879002174
HTN:
4N46-000E
Herstellerserien: 4N46

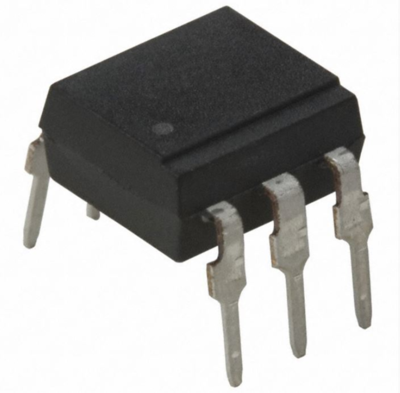

4N46-000E Broadcom Optokoppler
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,8552 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
242,76 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
50 Stk.
4,8552 €

Optokoppler, 4N46-000E, BROADCOM

Der 4N46-000E enthält eine GaAsP-Leuchtdiode, die optisch mit einem Fotodetektor-IC mit hoher Verstärkung gekoppelt ist. Die hervorragende Leistung über die Temperatur resultiert aus einem integrierten Emitter-Basis-Bypass-Widerstand, der Leckströme der Fotodiode und der ersten Stufe ableitet und überschüssige Basisansteuerung nach Masse ableitet. Der externe Zugriff auf die Basis der zweiten Stufe ermöglicht eine bessere Rauschunterdrückung als bei einem herkömmlichen Photodarlington-Detektor.

Features

  • Hohes Stromübertragungsverhältnis
  • Geringer Eingangsstrombedarf
  • Interner Basis-Emitter-Widerstand minimiert Ausgangsleckage
  • Verstärkungs-Bandbreiten-Einstellstift

Anwendungen

  • Telefon-Klingelmelder
  • Isolierung der digitalen Logikmasse
  • Leitungsempfänger mit niedrigem Eingangsstrom
  • Statusanzeige der Netzspannung - geringe Eingangsverlustleistung
  • Logik zum Lesen der Relaisschnittstelle
  • Niveauverschiebung
Technische Daten
max. Temperatur 85 °C
Isolationsspannung 3.75 kV
Datenübertragungsrate 100000 mb/s
Montage THT
Gehäuse DIP-6
Ausgangsstrom 60 mA
Anzahl der Kanäle 1
min. Temperatur -40 °C
Logistik
Originalverpackung Stange mit 50 Stück
Zolltarifnummer 85414900
Ursprungsland TH
MSL MSL 1
Compliance
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
