BK2565B-MSO | BK PRECISION

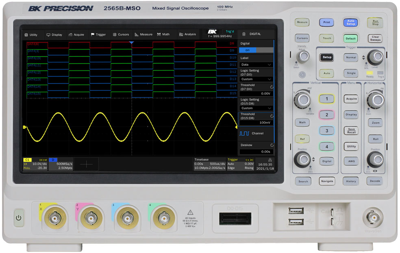

Digitales Speicheroszilloskop, BK2565B-MSO, BK PRECISION

Das BK2565B-MSO Digitales Speicher- (DSO) und Mixed-Signal-Oszilloskop (MSO) erweitert die Debugging-Möglichkeiten mit neuen und verbesserten Funktionen, die in früheren Modellen nicht zu finden waren. Es bietet 4 Kanäle mit 200 Mpts Speichertiefe und einer maximalen Abtastrate von 2 GSa/s. Ausgestattet mit einem kapazitiven 10,1-Zoll-Touchscreen (1024 x 600) und einer hohen Wellenform-Aktualisierungsrate von 120.000 Wellenformen pro Sekunde, kann dieses Oszilloskop seltene Störungen mit hervorragender Signaltreue erfassen. Der Logikanalysator und die Dekodiersoftware bieten 16 zusätzliche digitale Kanäle und unterstützen die Dekodierung serieller Busse für die Protokolle I²C, SPI, UART, CAN und LIN.

Maximieren Sie Ihre Produktivität mit einer umfangreichen Liste von Funktionen wie Triggerzonen, Wellenformaufzeichnung, Pass/Fail-Grenzwertprüfung und automatischen Messungen. Zeigen Sie Frequenzgangcharakteristiken mit der Bode-Plot-Funktion an oder bewerten Sie Schaltnetzteile mit dem Leistungsanalysetool. Der integrierte 50-MHz-DDS-Wellenformgenerator liefert Stimuli in Form von Sinus-, Rechteck-, Rampen-, Impuls-, Rausch-, Gleichstrom- und Arbiträrwellenformen an das zu prüfende Gerät.

Features

• 4 analoge Kanäle
• Maximale Abtastrate von 2 GSa/s
• 200 Mpts Speichertiefe
• 10,1“ kapazitiver Touchscreen unterstützt Touchscreen-Gesten
• 10-Bit-Modus verbessert vertikale Auflösung
• Advance-Trigger mit Triggerzonen-Unterstützung
• Leistungsanalyse-Tool bewertet 11 verschiedene Parameter
• Automatische Messungen mit Statistik und Histogramm
• Die Mathematikfunktion unterstützt 2 Spuren und einen Formeleditor
• 2 Mpts FFT bietet hohe Auflösung bei der Betrachtung von Signalen im Frequenzbereich
• Steuerung des Oszilloskops mit einem Standard-Webbrowser über den integrierten Webserver
• USBTMC-kompatibler Geräteanschluss und LAN-Schnittstellen sind Standard
