245-616-11 | apra
Baugruppenträger, mit Griff, chromatiert, Aluminium-Druckguss, (L x B x H) 296 x 84 x 266 mm, 84 TE, 245-616-11
Baugruppenträger, 245-616-11, apra
Für steckbare Baugruppen nach IEC 297-3 und IEEE 1101.10/1101.11; Doppeleuropakarten: 233,35 x 160 mm, Seitenwände: Aluminium 2,5 mm, Modulschienen und Frontwinkel: Aluminiumprofile. Die Seitenwände und alle Profile sind transparent chromatiert. Lieferform: Bausatz, bestehend aus 2 vorderen Modulschienen, 2 hinteren Modulschienen, 2 Seitenwänden, 2 Frontwinkel mit oder ohne Griff, 8 Linsenschrauben, 1 Trageschiene, 2 Gewindeleisten M 2,5 (7,0 x 2,0 mm), 4 Gewindeleisten M 2,5 (5,0 x 1,5 mm), Montageanleitung.
Ausführung 6 HE in Bauform 1 Typ 245.
Die jeweiligen Profile sind nachstehend bei Baugruppenzubehör detailliert beschrieben; Ausführung: vorne Standard-Modulschiene Profil 241-022, hinten schmale Modulschiene mit integrierter Montageschiene Profil 241-019 und Trageschiene mit integrierter Montageschiene Profil 241-008 für Steckverbinder DIN 41612.

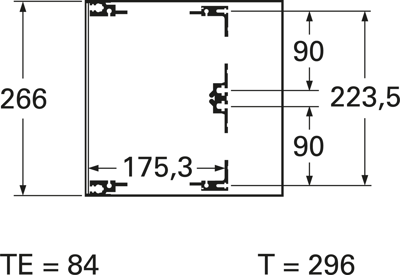

Technische Merkmale (Typ, Breite (TE), Tiefe (T), Ausführung): 24-5616-11, 84 TE, T 296 mm, mit Griff.
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Baugruppenträger | |
| Ausführung | mit Griff, chromatiert | |
| Material | Aluminium-Druckguss | |
| Länge | 296 mm | |
| Breite | 84 mm | |
| Höhe | 266 mm | |
| Teilung | 84 TE |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85381000 |
| Ursprungsland | DE |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
