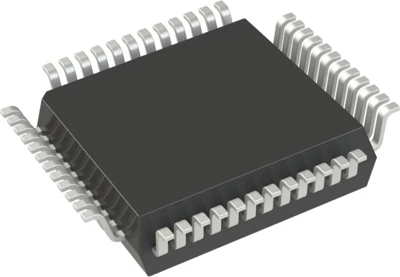

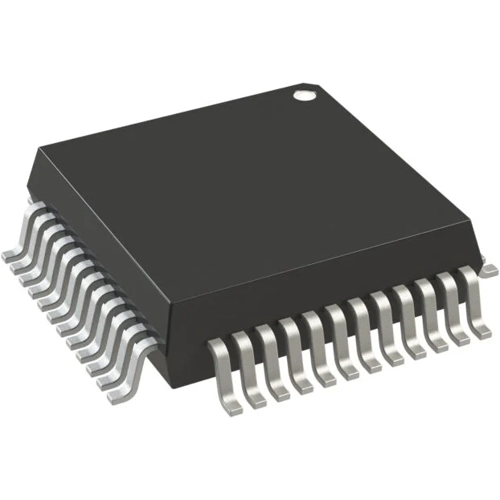

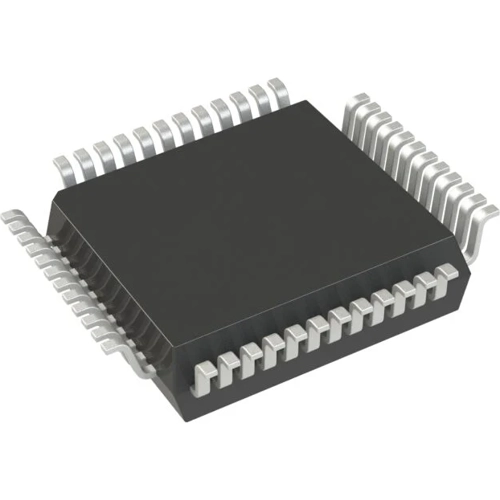

ADAU1701JSTZ | ANALOG DEVICES
ADAU1701JSTZ
Ein-Chip-Audiosystem, ADAU1701JSTZ, ANALOG DEVICES
Der ADAU1701JSTZ ist ein komplettes Single-Chip-Audiosystem mit einem 28-/56-Bit-Audio-DSP, ADCs, DACs und mikrocontrollerähnlichen Steuerschnittstellen. Die Signalverarbeitung umfasst Entzerrung, Frequenzweiche, Bassverstärkung, Multiband-Dynamikverarbeitung, Verzögerungsausgleich, Lautsprecherkompensation und Stereobildverbreiterung. Mit dieser Verarbeitung können die realen Einschränkungen von Lautsprechern, Verstärkern und Hörumgebungen kompensiert werden, was zu einer deutlichen Verbesserung der wahrgenommenen Audioqualität führt. Die Signalverarbeitung ist vergleichbar mit derjenigen von High-End-Studiogeräten. Der Großteil der Verarbeitung erfolgt im vollen 56-Bit-Modus mit doppelter Präzision, was zu einer sehr guten Leistung bei niedrigen Pegeln führt. Der ADAU1701JSTZ ist ein vollständig programmierbarer DSP. Mit der benutzerfreundlichen SigmaStudio-Software kann der Benutzer einen benutzerdefinierten Signalverarbeitungsfluss mit Blöcken wie Biquad-Filtern, Dynamikprozessoren, Pegelreglern und GPIO-Schnittstellenreglern grafisch konfigurieren.
Features
- Vollständiger Standalone-Betrieb
- Auxiliary ADC mit 4-Eingangs-Mux für analoge Steuerung
- GPIOs für digitale Steuerungen und Ausgänge
- Vollständig programmierbar mit dem grafischen Tool SigmaStudio
- Taktoszillator zur Erzeugung eines Haupttaktes aus Quarz
Anwendungen
- Multimedia-Lautsprechersysteme
- MP3-Player-Lautsprecherdocks
- Kfz-Hauptgeräte
- Minikomponenten-Stereoanlagen
- Digitale Fernsehgeräte
- Studiomonitore
- Lautsprecher-Weichen
Filter | Merkmal | Wert |
---|---|---|
max. Temperatur | 70 °C | |
Montage | SMD | |
Spannung | 3,3 V | |
Gehäuse | LQFP-48 | |
Taktfrequenz | 50 MHz | |
min. Temperatur | 0 °C |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423990 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
