926647-3 | AMP

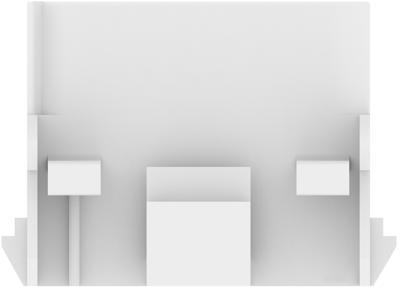

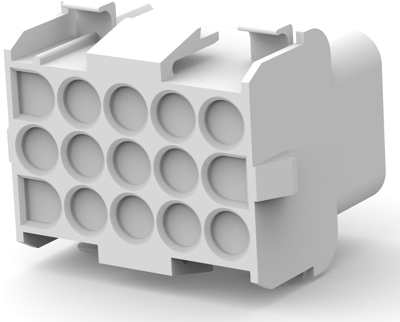

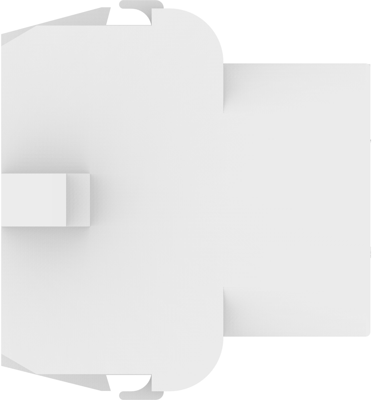

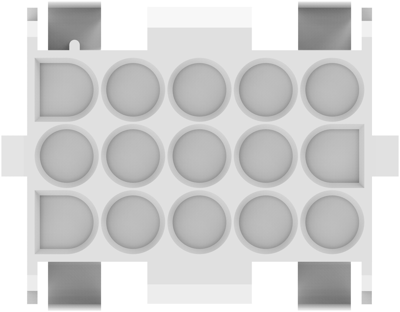

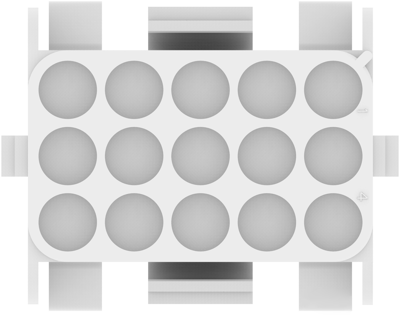

Buchsengehäuse, 15-polig, RM 6.35 mm, gerade, natur, 926647-3
Unbestückte Kabelsteckverbinder 1- bis 15polig Typ TE Connectivity/AMP Universal Mate-N-Lok.
Aus Polyamid, weiß, flammwidrig nach UL 94 V-0, zugelassen nach VDE 0720, VDE 0730 Bestimmung 29 und 30, UL und CSA. Die nachträglich einzusetzenden Stift- oder Buchsenkontakte können spannungsführend sein, da diese stets abgedeckt sind. Die Gehäuse können mit Stift- oder Buchsenkontakten gemischt bestückt werden, wobei ein voreilender Erdungsstift möglich ist, haben eine sichere Verriegelung und sind im gesteckten oder getrennten Zustand völlig berührungssicher; Strombelastbarkeit: je nach Polzahl, Leitungsquerschnitt und Umgebungstemperatur bis max. 25 A, Durchschlagsfestigkeit: 5,0 kVAC/10 kV zwischen nebeneinander liegenden Kontakten, Temperaturbereich: –55 bis +105 °C. Die dazu passenden Stift- oder Buchsenkontakte und Kodierstifte sind nachfolgend beschrieben und müssen gesondert bestellt werden.
Unbestückte Kabelsteckverbinder 9-, 12- und 15polig Typ 0-035.../0-092.
Maß A: 9polig 20,3, 12polig 26,7, 15polig 33 mm.
Typ: 0–0926647–3, 15polig, Kupplungsgehäuse
| Filter | Merkmal | Wert |
|---|---|---|
| Nennspannung | 600 V | |
| Verriegelung | Ja | |
| Anschluss | Crimpanschluss | |
| Polzahl | 15-polig | |
| Anzahl der Reihen | 3 | |
| Bestückung | unbestückt | |
| Ausführung | Buchsengehäuse | |
| Orientierung | gerade | |
| Rastermaß | 6.35 mm | |
| Kontaktart | Stift | |
| Farbe | natur |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85472000 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
