3-1393586-9 | AMP
Stiftleiste, 26-polig, RM 2.54 mm, gerade, grau, 3-1393586-9
Kompaktstiftleisten gerade Typ TE Connectivity/AMP...-139.

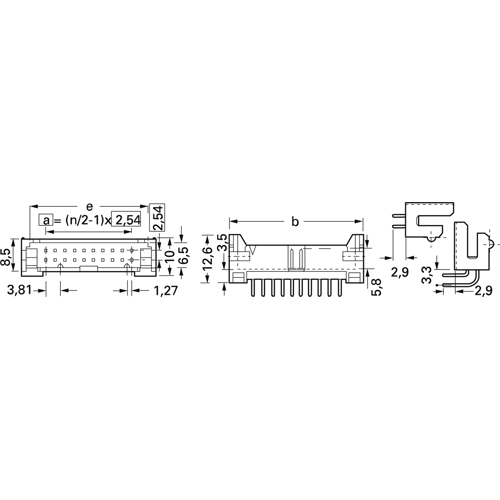

In Standardausführung, für Leiterplattenmontage, zur Aufnahme von Federleisten DIN 41651 für BUS- und Endverbindungen, mit Mittenpolarisierung und Polarisierungsnasen, sowie Markierungen für den ersten Kontakt; Grundrastermaß: 2,54 mm. Betriebsstrom bei 20 °C: 1,5 A, Prüfspannung Kontakt/Kontakt: 0,94 kV, Isolationswiderstand: min. 100 GOhm, Betriebstemperatur: –55 bis +125 °C, Gehäuse: thermoplastischer Kunststoff, glasfaserverstärkt, selbstverlöschend nach UL 94 V-0, Kontakte: Kupferlegierung, Au über Pd, Anforderungsstufe 2 (min. 200 Steckzyklen), Lötstifte: über Nickel verzinnt, für Bohrungen 1,0 mm, Schneidklemme: über Nickel verzinnt. Die 6polige Ausführung wird ohne Polarisierungsnasen und Mittenpolarisierung geliefert, die 10- und 14polige Ausführung ohne Polarisierungsnasen geliefert. Maß a (Polzahl/2 - 1) x 2,54 mm, Maß e: a + 7,64 mm.
Kompaktstiftleisten abgewinkelt Typ...-139.
Technische Merkmale (Typ, Polzahl, Maß b): 3-1393586-9, 26polig, b 42,3 mm
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Stiftleiste | |
| Kontaktart | Stift | |
| Polzahl | 26-polig | |
| Rastermaß | 2.54 mm | |
| Anschluss | Leiterplattenanschluss | |
| Orientierung | gerade | |
| Verriegelung | Nein | |
| Kontaktoberfläche | vergoldet | |
| Nennstrom | 1.5 A | |
| Bestückung | bestückt | |
| Anzahl der Reihen | 2 | |
| Farbe | grau |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85366990 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
